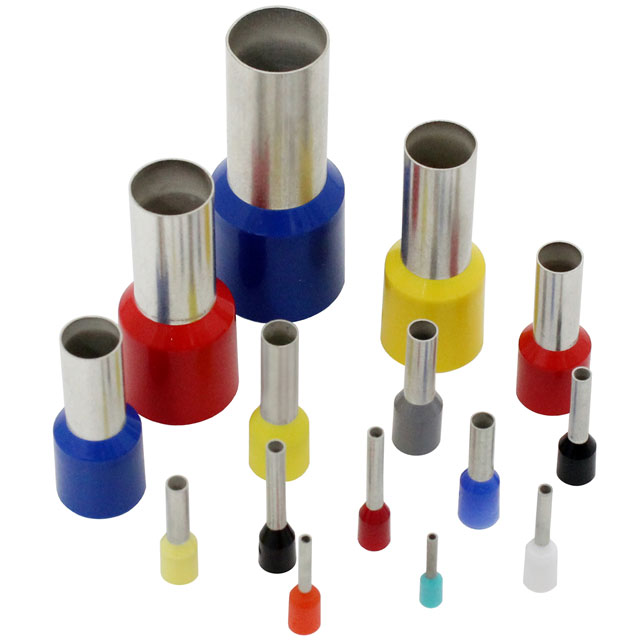

棒端子 (フェルール)
絶縁カラー部が広いので、電線が差し込みやすいです
 |
棒端子
Ferrules |
特長

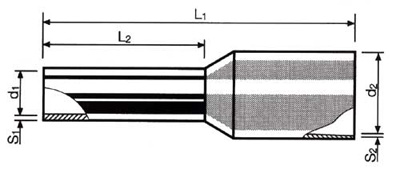

- カラー(色)のついた部分が広いので、電線が差し込みやすいです。(下図参照)
- DIN46-228 part4(0.5〜50sqまでのドイツ工業規格)適合品。
- 110℃までの高温に耐えられます。
- 絶縁ポリプロピレンスリーブ。
- 絶縁スリーブは色分けされていますので、電線サイズの区別に便利です。
仕様
UL線向け棒端子
| サイズ | 0.34/6UL | 0.5/8UL | 0.75/8UL | 1/8UL | 1.5/8UL |
| 色 | 青緑 | オレンジ | 白 | 黄色 | 赤 |
| AWG | 22 | 20 | 18 | 18 | 16 |
| L1 | 10 | 14 | 14 | 14 | 14 |
| L2 | 6 | 8 | 8 | 8 | 8 |
| d1 | 0.85 | 1 | 1.2 | 1.4 | 1.7 |
| d2 | 2.6 | 2.9 | 3.4 | 3.5 | 4 |
| S1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| S2 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 |
| 数量 (1単位) |
10×100 | 10×100 | 10×100 | 10×100 | 10×100 |
| 通常のd2部サイズ | 2.0 | 2.6 | 2.8 | 3.0 | 3.5 |
※別途DINカラーの場合ご相談下さい。
棒端子カタログ
※PDFファイルをご覧いただくには、AdobeReaderが必要となります。

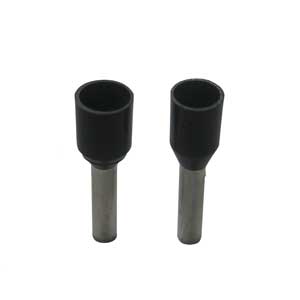

外観
棒端子
左：UL線用 右：通常
UL線用は、カラー(色)内径部が広いので電線を差し込みやすいです。
※拡大図は、文字をクリック下さい。
