ケーブルドラム供給装置 SARシリーズ
高速自動機対応型
 |
 ケーブルドラム供給装置
SAR |
特長
- 4個のシンクロナイズローラーでボビンを回転させながら、電線の張りをなくします。
- エアーシリンダーでボビントレイをジャッキアップして、4つのダウンローラーに乗せ替え後、奥ローラー軸が移動する事により1人作業ができ省力化。
- 高速でもボビンが飛び出さない様に、軸固定ユニットを付属。
- 可変速度センサー(DHS1000)とのコンビで、ゆとりのある弛みを持たせたケーブル送りができ、切断機との連続運転に活躍。(オプション)
- ソーラーケーブル用大型ボビン繰り出しにも活躍。
- 姉妹機により、ボビン最大外径800mm用のもあります。
仕様
| 製品名 | ケーブルドラム供給装置 | |
| 型式 | SAR800 | SAR1250 |
| 電圧 | 200V 3相 50/60Hz | |
| 外形寸法 | W1760 × L1800 × H1320 mm | W1980 × L2300 × H1510 mm |
| 重量 | 270kg | 410kg |
| ボビン外径 | 400〜800mm | 600〜1250mm |
| ボビン幅 | 最大510mm | 最大890mm |
| ボビン重量 | 最大600kg | |
| 送り速度 | 2000mm/秒(=2m/秒) | |
| エアー圧力 | 10Bar | |
| 付属ユニット | 軸固定ユニット | |
| オプション | 供給速度可変センサー(DHS1000) | |
動画

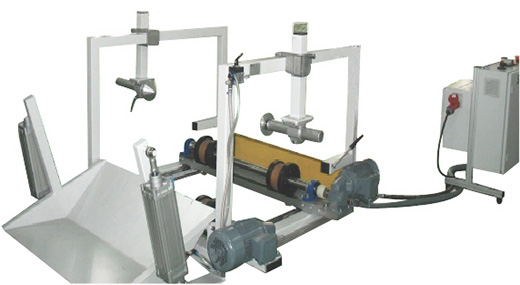

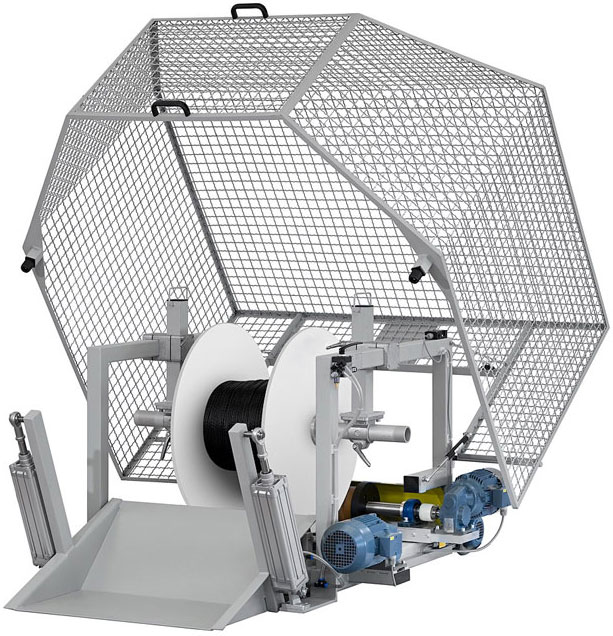

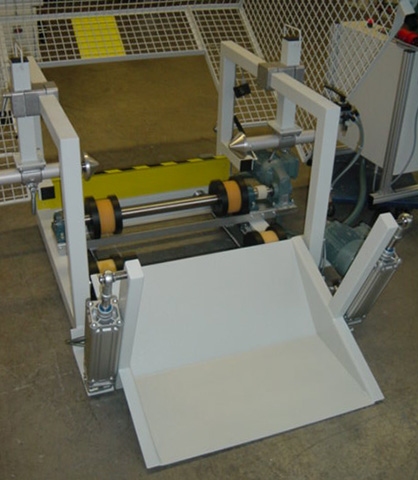

外観
※拡大図は、文字をクリック下さい。
合わせてご検討下さい
 ケーブル供給装置 SAR1250 |
 |
 速度可変センサー DHS1000 |
