大型エアー式圧着機 UP/55
エアーの力で大型端子を最速3.3秒で確実圧着
 |
大型エアー式圧着機
UP/55 |
特長
- コンパクトなベンチタイプ。上下ダイスを完全に閉じる機構で圧着の確実性を確保。
- 圧着形状とサイズに応じて各種アダプターと圧着ダイスを選択。フットスイッチで作動。
- 圧着深度の調節ができ、最適圧着。
- 圧着速度最速3.3秒、サイクルタイム5.8秒と高速。
- リリースボタンで、緊急圧着解除も可能。
- 付属の付属カバーで手指をガードします。
- 連続処理個数を表示する8桁のカウンター付き。
仕様
| 製品名 | 大型エアー式圧着機 |
| 型式 | UP/55 |
| 外形寸法 | W420 × L230 × H425 mm |
| 重量 | 49kg |
| 圧着能力 | 絶縁端子/裸端子 0.14〜120sq |
| 圧着強度 | エアー圧力 57〜66kN |
| 圧着速度 | 最速3.3秒 |
| カウンター | 8桁 |
| エアー圧着 | 5〜7.5Bar |
| サイクルタイム | 5.8秒 |
| 姉妹機 | 製品名：大型油圧式圧着機 型式：UP/66 圧着能力：絶縁/裸端子 0.14〜400sq 圧着強度：150kN |
※必ず付属の保護カバーを装着してご使用下さい。

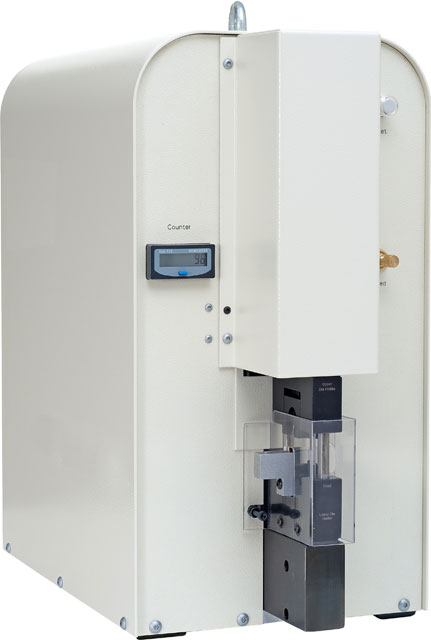

外観

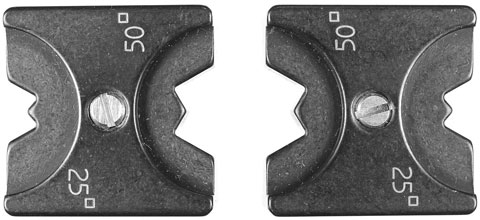

裸端子用ダイス
※拡大図は、画像(写真)をクリック下さい。
