フェルール圧着工具　Twistor16/PEW8.88

0.14～16sq対応、先端圧着で狭い箇所での圧着に便利

フェルール圧着工具/Twistor16 PEW8.88

上：Twistor16 下：PEW8.88

Rennsteig(レンシュタイグ)：ドイツ正規代理店

フェルール圧着工具

Twistor16
PEW8.88

特長

先端開口式の圧着ダイスで、狭い箇所でも圧着がしやすく便利です。
ドイツ製の特許品で、ワイヤーエンドスリーブ(フェルール)を0.14～16sqの圧着に対応。
4方向同時圧着で、スクエアー状(四角)に圧着します。
工具の先端が可動式の圧着ダイスになっており、状況に合わせて柔軟に対応可。
最大16mmと長いフェルール長にも対応。(Twistor16)
自動的にフェルールサイズに合わせて圧着するオートアジャスト機構を採用。
自動調節0.08sq～10sq、サイズ切替ノブで16sqに対応。(PEW8.88)
国際規格 DIN IEC 60999-1 準拠のドイツ製工具です。
圧着途中でも、圧着の解除が可能です。

仕様

製品名	フェルール圧着工具
型式	Twistor16	PEW8.88
製造元	Rennsteig (レンシュタイグ) - ドイツ
外形寸法	L180mm	L190mm
重量	380g	475g
フェルールサイズ	0.14～16sq (AWG26～6)	0.08～16sq (AWG28～6)
ツインフェルールサイズ	2×0.08sq～2×6sq	2×0.25sq～2×6sq
フェルール先端長さ (圧着部の長さ)	最大16mm	最大12mm
端子形状	フェルール端子　ツインフェルール端子
かしめ形状	スクエアー(4角)クリンプ (四面ギザギザ)

型式

フェルール圧着工具(Twistor16)

0.14～16sq (AWG26～6)

Twistor16

フェルール圧着工具(PEW8.88)

0.08～16sq (AWG28～6)

PEW8.88

動画

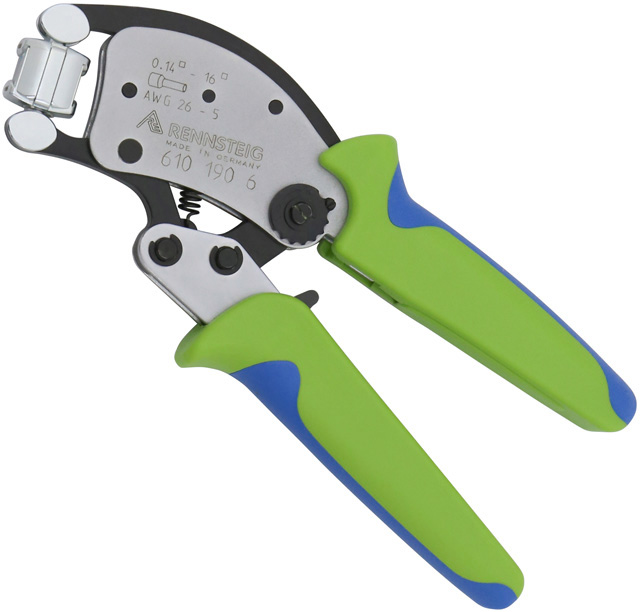

外観 (型式：Twistor16)

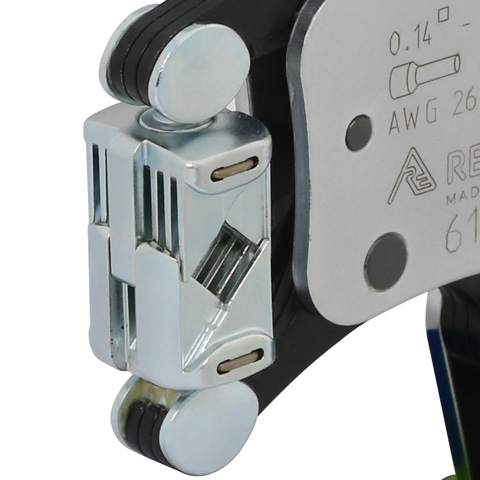

可動式の圧着ダイス部(Twistor16)

可動式の圧着ダイス部

圧着差し込み口の方向が、正面・斜め・横と変更でき便利。

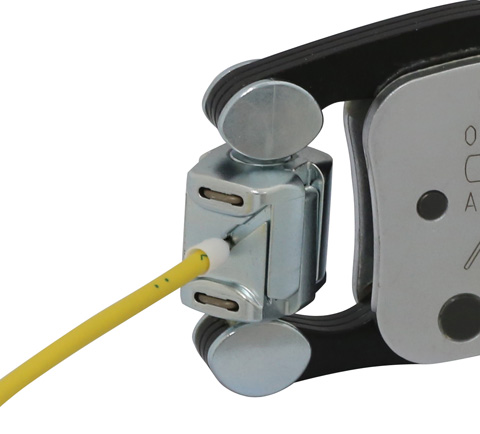

作業の様子(Twistor16)

作業の様子

サイズ調節不要なので、差し込んで圧着するだけの簡単操作

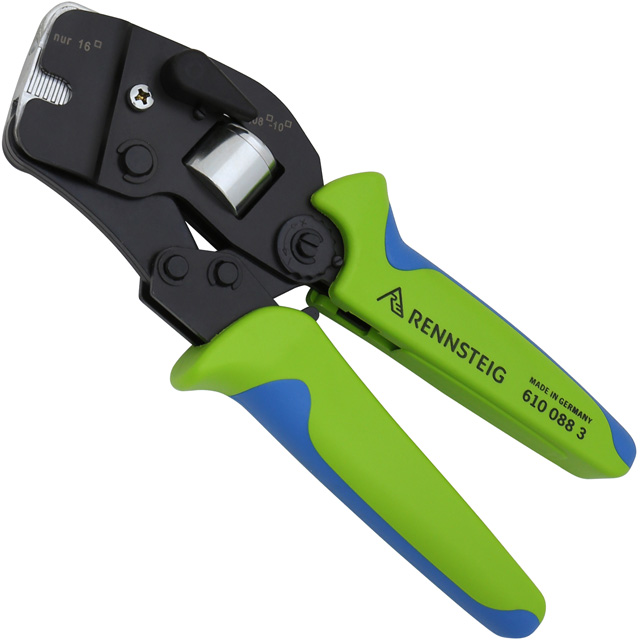

外観 (型式：PEW8.88)

圧着時の様子(PEW8.88)

圧着時の様子

フェルールを上図の様に
先端から差し込んで圧着します。

作業の様子(PEW8.88)

作業の様子

先端で圧着をするので、
作業がしにくい場所でも便利
