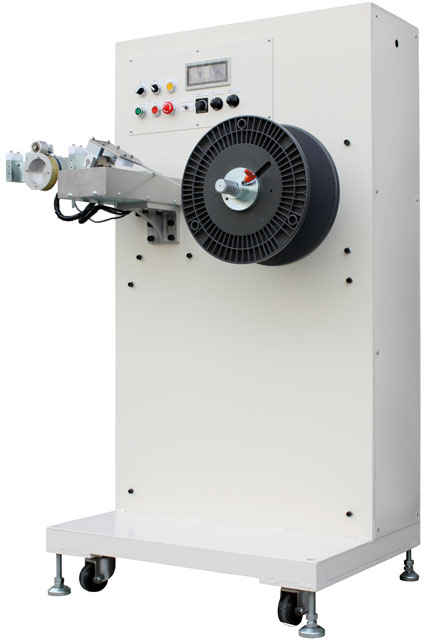

電動測長巻取り機 TMS-06B
回転速度可変のトラバース付測長巻取り機
 |
電動測長巻取り機
TMS-06B |
特長
- 電線、ケーブルなどを設定されたピッチでボビンに巻き取る装置です。
- 巻取りピッチは10品種の設定記憶可能。整列した巻取りを実現します。
- ボリュームにて巻取り回転数調整が可能です。15〜150回転/分。
- 巻取り測長はタッチパネルにて設定でき（1〜9999m）、設定値で自動停止。
- オプションの計尺装置は0〜9999ｍまで設定が可能です。
- パラソル巻取りタイプもあります。（電動測長巻取り機：TMS-06）
仕様
| 製品名 | 電動測長巻取り機 | ||
| 型式 | TMS-06 | TMS-06B | |
| 巻取りタイプ | パラソル巻取り | ボビン巻取り | |
| 外形寸法 | W1060 × L600 × H1900 mm | ||
| 重量 | 約300kg | ||
| 電源 | AC100V 10A | ||
| 巻取り速度 | 9〜90ｍ/分 (巻取り径200mm時） | ||
| 巻取り回転数 | 15〜150rpm | ||
| 巻取りトルク | 0.5〜5Nm | ||
| パラソル ボビン |
外径 | φ300〜600 | |
| 胴径 | φ100〜300 | ||
| 幅 | 最大150mm | ||
| 軸穴径 | φ20〜40 | ||
| 重量 | 最大25kg (ワーク含む) | ||
| トラバース | 移動幅 | 10〜180mm | |
| 同期制御 | 巻取り回転数に同期 | ||
| 巻取ピッチ | 0.1〜30mm (0.1mm単位) | ||
| モーター | DCモーター + パウダークラッチ＆サーボ | ||
動画

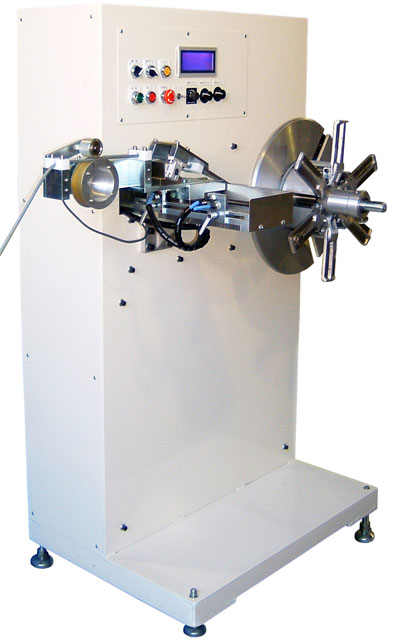

パラソル巻取りタイプ外観
電動測長巻取り機：TMS-06
※拡大図は、画像をクリック下さい。
姉妹機
トラバース式測長巻取り機
KE60シリーズ
巻取リール交換式
測長+トラバース巻きの廉価版
KE60シリーズ
巻取リール交換式
測長+トラバース巻きの廉価版
