重量のある電線やケーブルでもバランス良くスムーズな送り出し。

平面ケーブルリール

TOP > 電線加工機 > 電線供給機 > 電線リール > 平面ケーブルリール:Sシリーズ

平面ケーブルリール

平面ケーブルリール Sシリーズ

重量のある束電線やケーブルでもスムーズな送り出し

平面ケーブルリール/Sシリーズ

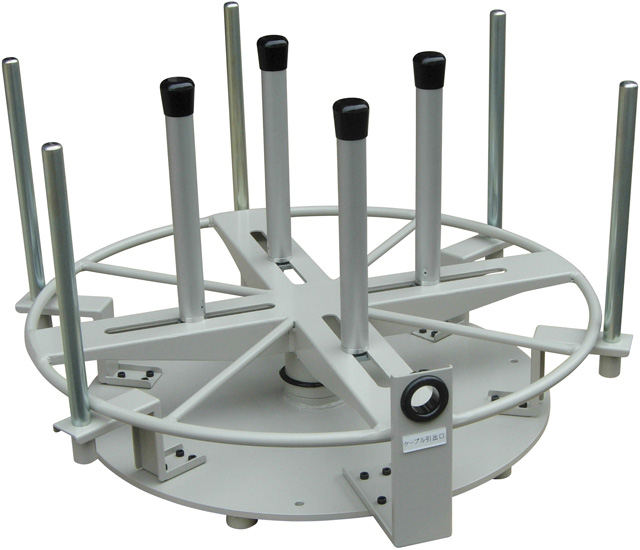

写真は、S-600
平面ケーブルリール
Sシリーズ
印刷する

特長

仕様

標準型

平面ケーブルリール(標準)-寸法表
製品名 平面ケーブルリール (標準)
型式 S-600 S-700 S-800 S-900
外径 (W) 600 700 800 900
内径 (S) 200〜350 200〜420 200〜550 210〜550
高さ (H) 270 270 300 300
巻き幅 〜250 〜250 〜280 〜280
羽数 4 4 4 4
耐荷重 50kg 60kg 80kg 80kg

特型 (蓋付)

平面ケーブルリール(蓋付)-寸法表
製品名 平面ケーブルリール (蓋付)
型式 S-900 S-1000 S-1200 S-1400
外径 (W) 900 1000 1200 1400
内径 (S) 210〜550 220〜550 400〜550 380〜700
高さ (H) 300 350 350 400
巻き幅 〜280 〜300 〜300 〜300
羽数 4 6 6 6
耐荷重 80kg 100kg 113kg 140kg

※S-900は、標準・特型(蓋付)のどちらでも選択が可能。

各部名称

Sシリーズ_各部名称
各部名称

姉妹機

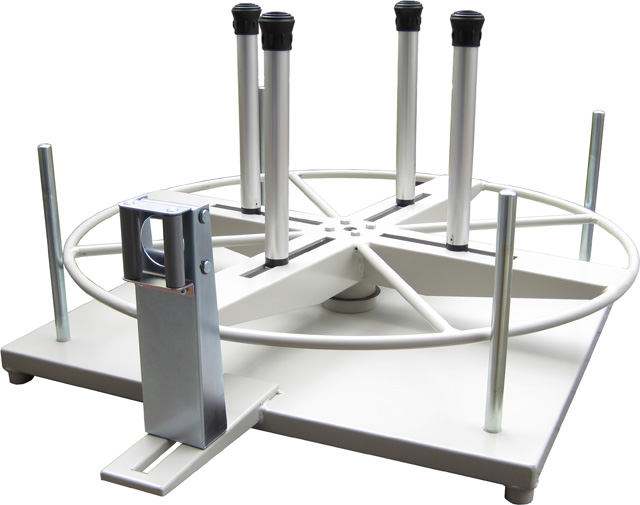

ローラーガイド(蓋無し)
縦・横ローラーガイド付き
(オプション)

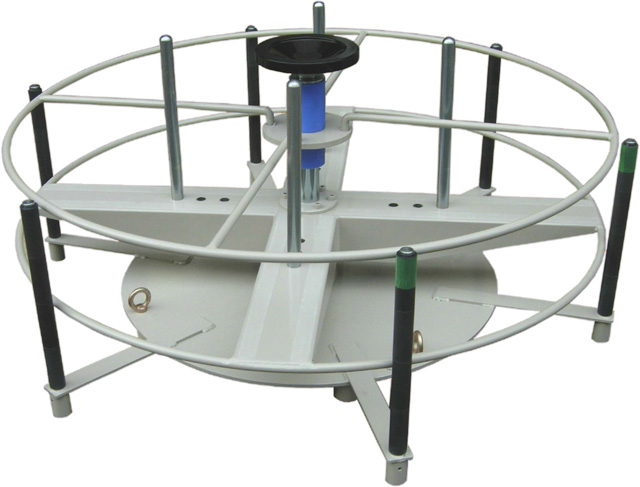

特型(蓋付)
差込式内径調節+蓋付
(内径調節は、スライド式も有。)

※特型(蓋付)のケーブル引出口は、標準で付属。
※すべてのモデルで、ローラーガイドは取り付け可能です。(オプション)
※上記以外の仕様については、別途お問い合わせ下さい。

外観

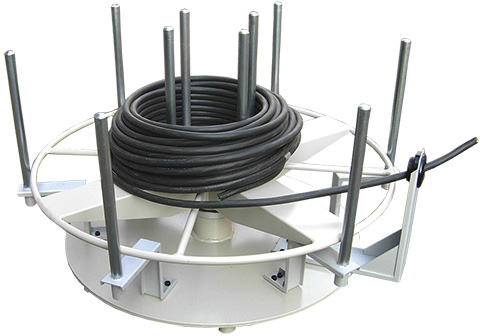

ケーブル送りの様子
ケーブル送りの様子
