ケーブル長測長機 RM-3KZ/RM-3KZ-GR
外径35mmまでの太物ケーブル・チューブを測長
 |
ケーブル長測長機
RM-3KZ |
特長

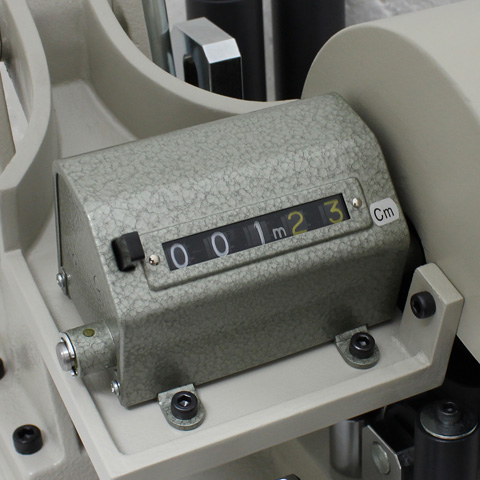

- カウンター表示は1cm単位です。(10cm単位も可)
- アナログ表示でケーブルや電線、チューブ等の長さを測長、表示します。
- 線径は、5〜35mmまでと幅広く計測が可能です。
- -0%、+0.7%以内と測長公差が少なく使いやすい測長機です。
- カウンターはワンタッチリセット方式なので、扱いが簡単です。
- 上下・左右ガイドローラーの間隔が調節でき、スムーズに測長する事ができます。
- 先端にコネクタ等がついたケーブルや中間(途中から)を測長する場合に、姉妹機のRM-3KZ-GRをご用意。 側面からケーブルの着脱が行えます。
- 細線用アタッチメントも付属しております。
測長例
チューブ、ケーブル、電線、ワイヤー、ロープ、ホース、コード、パイプ、紐、糸等の線(棒)状物。 ※シート状やベルト状、テープ状の材料も測長が可能な場合もあります。
仕様
| 製品名 | ケーブル長測長機 | |
| 型式 | RM-3KZ | RM-3KZ-GR |
| タイプ | 標準型 | 横挿入仕様 (先端にコネクタ等がついたケーブルでも、側面(横)から着脱可) |
| 外形寸法 | W210 × L370 × H195 mm | |
| 重量 | 12kg | |
| ローラー材質 | 鉄製硬質ゴムライニング仕上げ | |
| 計測線径 | 5〜35mm | |
| 計測速度 | 30m以内/分 | |
| 計測公差 | -0%、+0.7%以内 | |
| カウンター表示 | 1cm単位：999mまで (標準仕様) | |
| 10cm単位：9999mまで | ||
| 表示方式 | アナログ | |
| 付属品 | 細物電線用アタッチメント | |

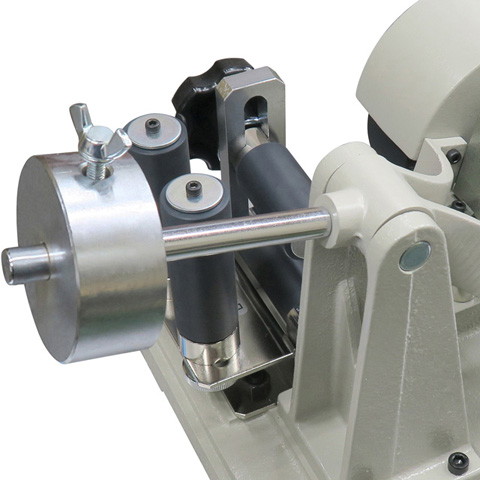

| オプション | バランサー (ソフトな材料用) | |
※材質・形状等で、測長ができない場合もございます。
※測長する材質や状態等により、計測公差がズレる場合もございます。

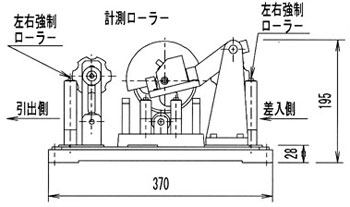

寸法図
上：正面図 下：側面図

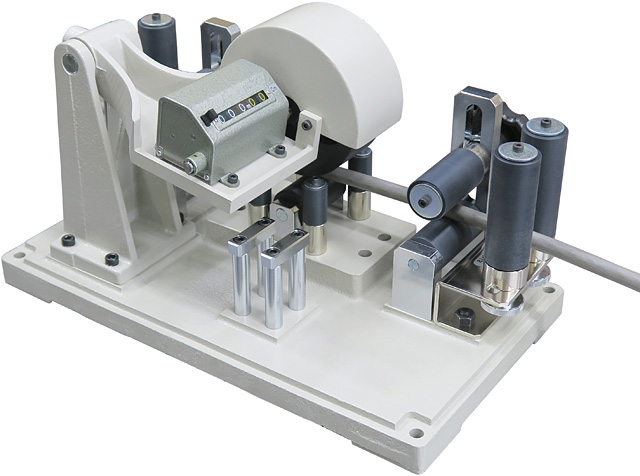

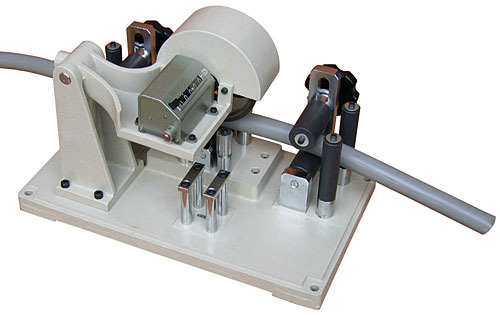

外観

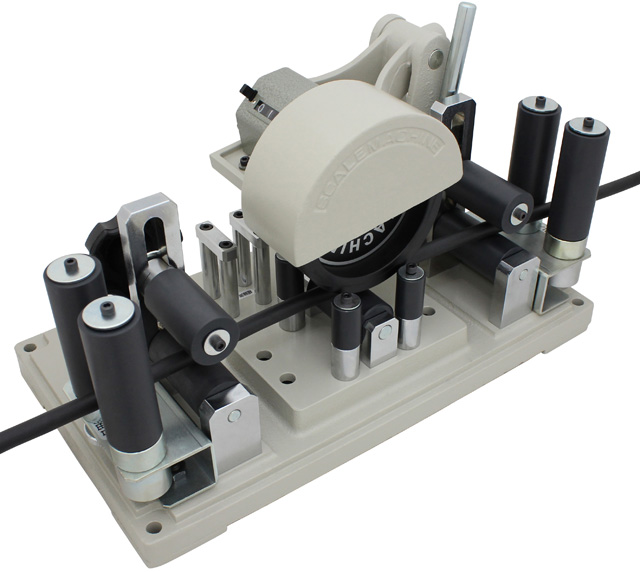

姉妹機
ケーブルが側面(横)からでも着脱可。
ケーブル測長器(横挿入仕様)
型式：RM-3KZ-GR
型式：RM-3KZ-GR
※拡大図は、画像をクリック下さい。
