コネクタピン挿入ガイド Pin-Sight
PC画面の指示・順序でピン挿入し、挿入圧や引張を音とゲージで確認
 |
コネクタピン挿入ガイド
Pin-Sight |
特長
- CDカメラでコネクターをPC画面に拡大表示し、見ながらピン挿入。
正確性と作業性アップ。 - 航空・宇宙分野で使用されているアンフェノール等のコネクタに威力を発揮。
- 手指は半透明で表示され、挿入するピンと電線のみ鮮明な画像で確認可能。
- 電線とピン穴の組み合わせデータ入力後は、PC画面のガイド通りの手順で誰でも正確に組立てができます。1.予め入力した順序 2.ピン穴又は電線を指定の2通り。
- オプションのコネクタライブラリーソフトは、ほぼすべてのMIL規格コネクタのインサート配列を収録。ソフトに読み込むだけで登録の手間を省きます。
- ピン挿入後、電線の引張圧力を画面ゲージに表示、一定範囲内であれば音で通知。
安定した品質管理で製品不良を防止。
仕様
| 製品名 | コネクタピン挿入ガイド |
| 型式 | Pin-Sight (ピンサイト) |
| 電圧 | 100V |
| 外形寸法 | W180 × L355 × H495 mm |
| 重量 | 4.5kg |
| 対応コネクタサイズ | 63.5 × 102 mm |
| インターフェイス | USB2.0 |
| 対応OS | WindowsXP、Vista、7、8 |
| オプション | スキャン装置(バーコード使用の場合)、MILライブラリーソフト、両端接続) |
※より大きいサイズのコネクタについてはご相談ください。
加工の流れ
| 1.コネクタをホルダーにセット (丸型、長方形、正方形コネクターに対応) |
 |
| 2.電線色と番号、ピン穴の組み合わせデータをPCに入力。画面を見ながら挿入開始。 画面には挿入するピンと電線のみを表示。指や他の線は半透明化され、正確に挿入。 |
 |
| 3.挿入したピンを手で引っ張り、引張圧力を画面のゲージで確認。 |  |

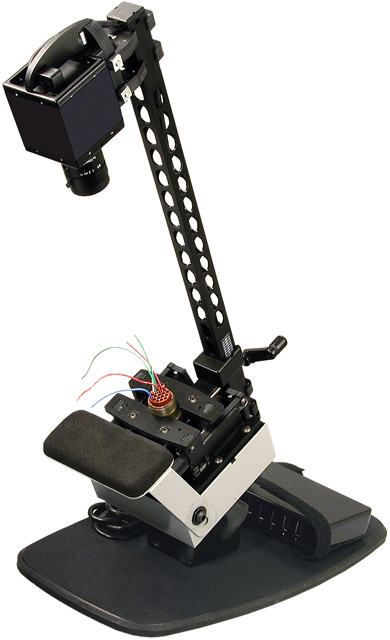

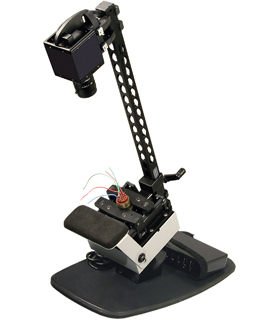

外観
PC画面

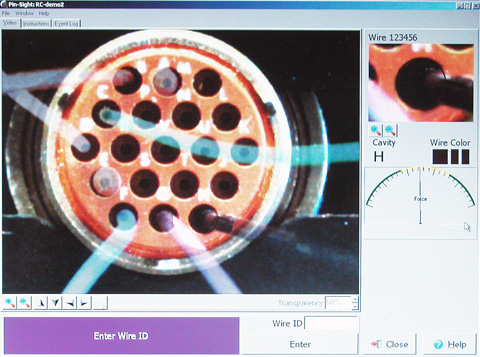

コネクタが大きく表示され使いやすい画面。画面は、日本語で表示。
お問い合わせ先
広栄商事株式会社
TEL：06-6494-1015 FAX：06-6494-6101
〒661-0953 兵庫県尼崎市東園田町2丁目92-19
E-mail：info@koeishoji.co.jp
