フェルール圧着ペンチ PEW8.84/PEW8.185
サイズ調節不要のドイツ製小型圧着ペンチ
 |
 フェルール圧着ペンチ
PEW8.84 PEW8.185 |
特長
- 4方向から同時圧縮で確実にスクエア状にクリンプするドイツ製圧着工具。
- 端子サイズが変わっても、サイズ調節が必要ありませんので、フェルールを差し込んでハンドルを握るだけの簡単操作。(オートアジャスター機構)
- 圧着面は、四面をギザギザ状にカシメるので、抜けにくいです。
- PEW8.185は、PEW8.84と比べ約20％軽く圧着でき、16sq迄(PEW8.84は10sq迄)対応。
- 国際規格 DIN IEC 60999-1 に準拠。
- 片手で握る事ができる、計算された小型グリップ。
- ラチェット機構で圧着完了までしっかりホールドします。ラチェット解除も可。
- 少しの力で簡単に圧着ができますので、長時間の作業に便利。
仕様
| 製品名 | フェルール圧着ペンチ | |
| 型式 | PEW8.84 | PEW8.185 |
| 製造元 |  Rennsteig (レンシュタイグ) - ドイツ |
|
| 外形寸法 | L180mm | |
| 重量 | 400g | 420g |
| フェルールサイズ | 0.08sq〜10sq (AWG28〜8) | 0.08sq〜16sq (AWG28〜6) |
| ツインフェルールサイズ | 2×0.25sq〜2×6sq | 2×0.25sq〜2×6sq |
| フェルール先端長さ (圧着部の長さ) |
最大12mm | |
| 端子形状 |   フェルール端子  ツインフェルール端子 |
|
| カシメ形状 | スクエアー(四角) クリンプ (四面ギザギザ) |
|
| 機能 | オートアジャスター機構、ラチェット緊急解除 | |
フェルール圧着工具：機種
0.08sq〜10sq (AWG28〜8)
PEW8.84
0.08sq〜16sq (AWG28〜6)
PEW8.185
※PEW8.185で、16sqを圧着される場合、サイズ切替ノブを回して使用します。
動画
※PEW8.84の圧着動画になります。

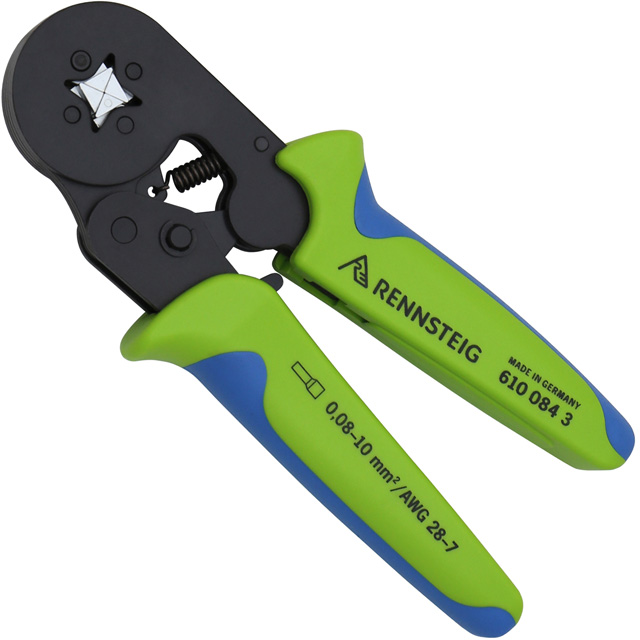

外観

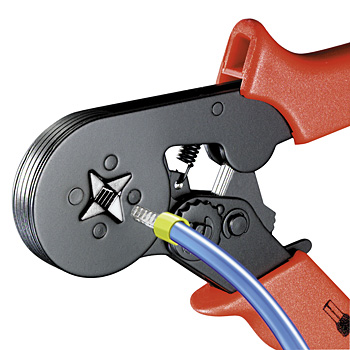

オートアジャスター機構
棒端子(フェルール)のサイズが変わっても、調整が不要なので簡単

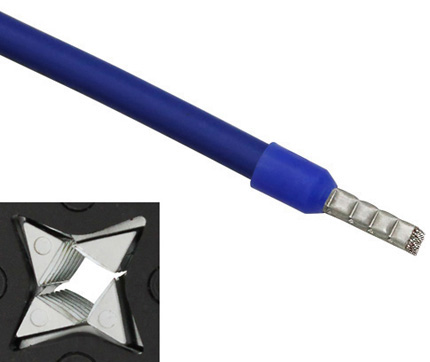

圧着形状
スクエアー(四角)形状に
圧着を行います
圧着を行います

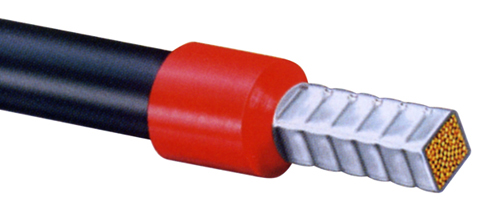

圧着サンプル
四面ギザギザに圧着を行うので、
抜けにくい、しっかりとした圧着
抜けにくい、しっかりとした圧着
