TycoMQS端子圧着工具 PEW12.813
ロケータ付属で、正確な位置で圧着
0.5〜0.75sqを垂直圧着
 |
 TycoMQS端子圧着工具
PEW12.813 |
特長
- TycoのMQS端子(965906ソケットや965908ピン、965909ピンなど)0.5sq〜0.75sqを手動圧着。
- ロケーターが付属していますので、端子のセットも確実に行えます。
- ダイスが垂直に動きますので、従来のワニ口式と比べ、約70%の力で圧着が可能。
- グリップは、滑りにくく・握りやすい様に、二重構造になっています。
- 国際規格 DIN IEC 60352-2に準拠。
- 頑丈、かつ、長持ちするドイツ製オリジナル圧着工具です。
仕様
| 製品名 | TycoMQS端子圧着工具 |
| 型式 | PEW12.813 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 対応端子 | Tyco MQS (Micro Quadlok System) 端子 965906 ソケット 965908 ピン 965909 ピン |

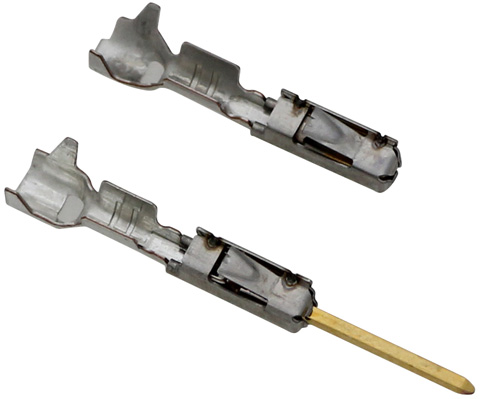

| 端子形状 |  |
| ワイヤーシール品番 | 967067-1 |
| ワイヤーシール形状 |  |
| 圧着能力 | 0.5sq〜0.75sq (AWG20〜AWG18) |
| 圧着形状 |  |
| 圧着ダイス | 2サイズ (0.5sq、0.75sq) |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。

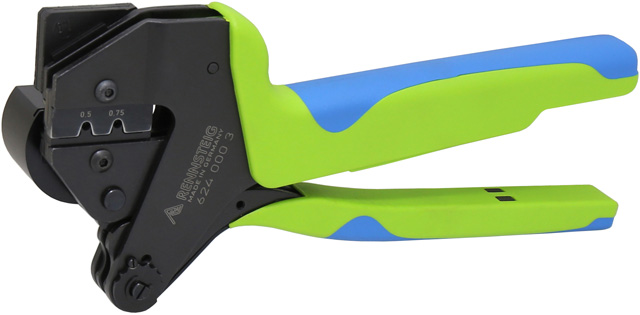

外観

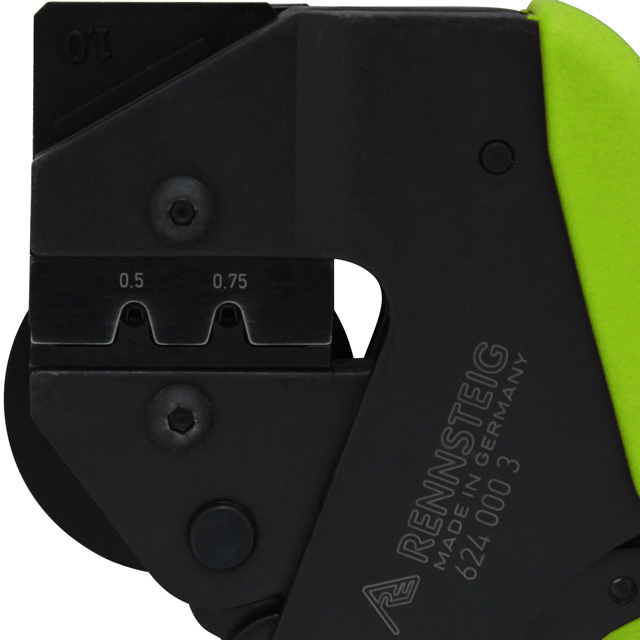

圧着ダイス

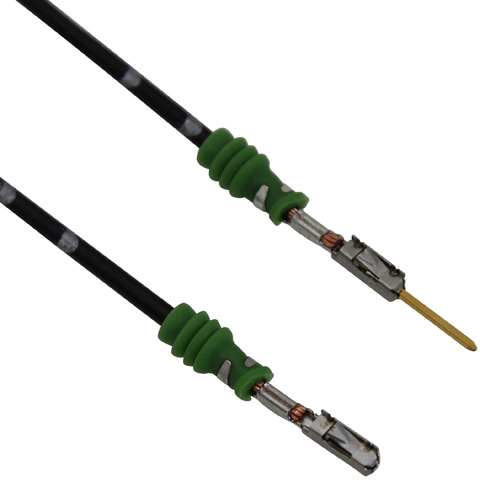

圧着サンプル
※画像をクリックすると、拡大図が表示されます。
