ダイナミックD-3(2L・3L)圧着工具 PEW12.765

D-3の2L・3L　タブ・リセ共用でロケーター付き

ダイナミックD-3(2L・3L)圧着工具

PEW12.765

特長

仕様

製品名	ダイナミック D-3(2L・3L)用圧着工具
型式	PEW12.765
製造元	Rennsteig (レンシュタイク) 広栄商事(株)オリジナルモデル
適合端子シリーズ	ダイナミックコネクタ D-3000シリーズ D-3コンタクト 2L・3L
適合コンタクト	タイプ	適合コンタクト		適用電線
				AWG	被覆外径
	2L	917511-□	メス (リセ)	AWG16	2.2～2.8
				AWG14	2.2～2.8
		917512-□	オス (タブ)	AWG16	2.2～2.8
				AWG14	2.2～2.8
	3L	353717-□	メス (リセ)	AWG16	3.1～3.3
				AWG14	3.5～3.8
		353718-□	オス (タブ)	AWG16	3.1～3.3
				AWG14	3.5～3.8
端子形状
圧着形状
圧着ダイス数	4
機能	クリンプハイト調節ダイヤル、ラチェット緊急解除
外形寸法	L200mm
重量	680g

※重量はロケーターを含んだ重量となります。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※本体(圧着工具)と圧着ダイス、ロケーターが付属します。

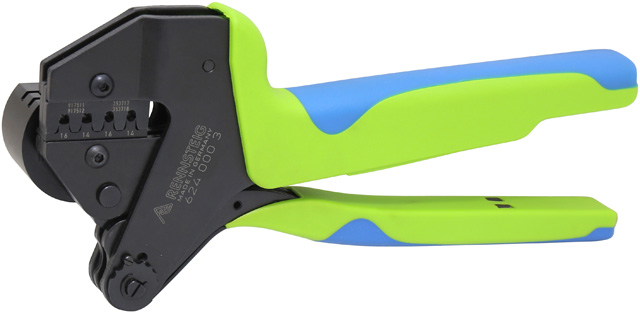

外観

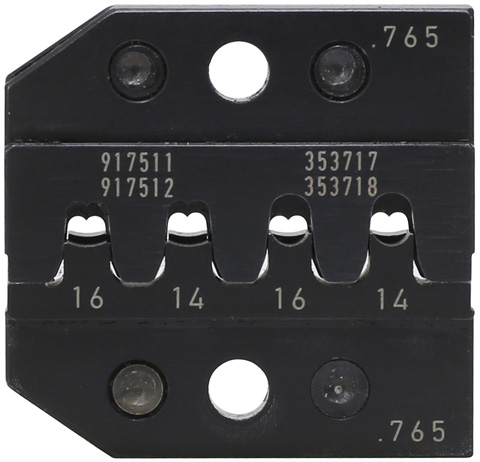

圧着ダイス
(D-3 2L・3L リセ・タブ用)

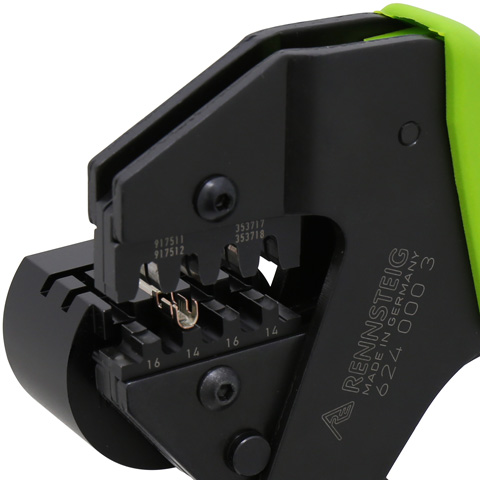

ロケーター
(端子の位置を固定で確実な圧着)

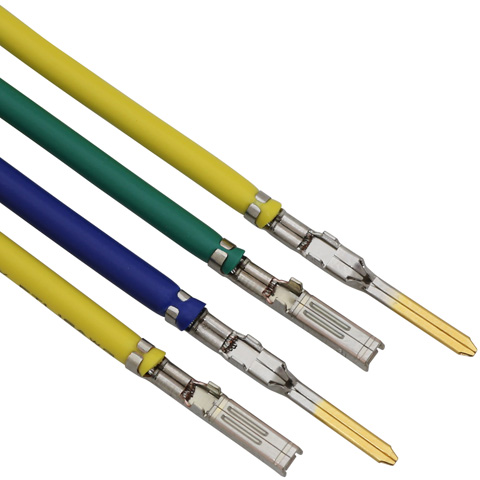

圧着サンプル
