オープンバレル端子圧着工具 PEW12.50-4
AVSS線・AVS線0.5〜6sqファストン#187・#250・#110・ギボシ端子用
 |
 オープンバレル端子圧着工具
PEW12.50-4 |
特長
- AVSS線・AVS線0.5〜6sq用オープンバレル端子を圧着。
- 国際規格 DIN IEC 60352-2規格準拠のドイツ製。
- 二重構造で、滑りにくく・握りやすいハンドル。連続作業にも疲れません。
- 独自の垂直移動ダイスにより、従来のワニ口式と比べ約70%の力で圧着が可能。
- クリンプハイト調節ダイヤル、ラチェット緊急解除キー付き。
仕様
| 製品名 | オープンバレル端子圧着工具 |
| 型式 | PEW12.50-4 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 対応端子 | オープンバレル端子 ファストン端子 (#187・#250・#110シリーズ) ギボシ端子 |
| 端子形状 |  (ファストン端子#250、#187、#110、ギボシ端子) |
| 対応電線 | AVS電線、AVSS電線 |
| 圧着能力 | 0.5sq〜6sq (AWG20〜AWG10) |
| 圧着形状 |  |
| 圧着ダイス | 3種類 (0.5sq〜1sq、1.5sq〜2.5sq、4sq〜6sq) |

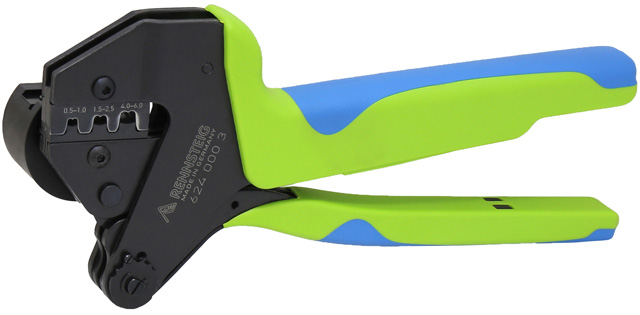

外観
ロケーター(端子を固定)
ロケーターが端子位置を固定しますので、安定して高品質な圧着を行います

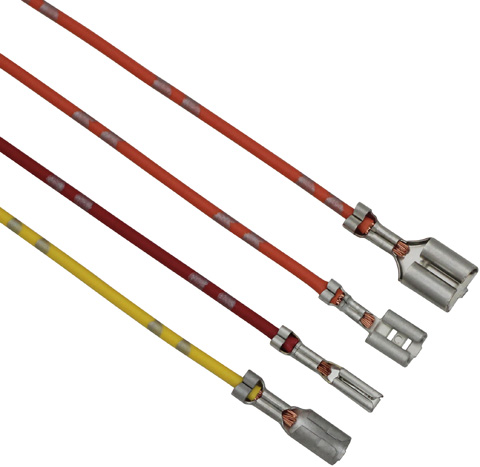

圧着サンプル
AVSS電線にファストン#187、#110、#250、ギボシ端子を圧着したサンプル

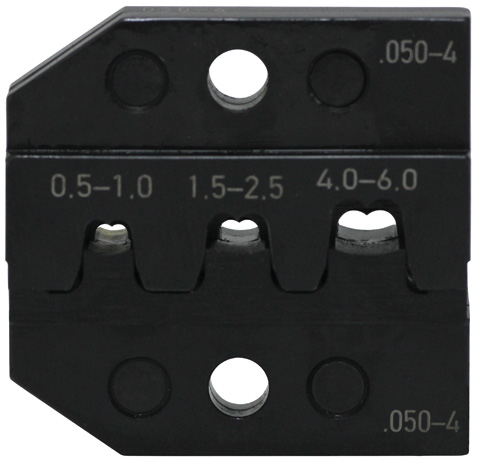

圧着ダイス
圧着サイズ
0.5sq〜6sqに対応
0.5sq〜6sqに対応
