住友電装防水端子圧着ペンチ PEW12.396
防水コネクターを垂直圧着するドイツ製圧着工具
 |
 住友電装防水端子圧着ペンチ
PEW12.396 |
特長
- 住友電装防水コネクター(1500-0105)用圧着ペンチ。
- 端子を正確な位置で固定するロケーターが付属していますので、端子のセットも確実に行えます。
- 従来のワニ口式圧着工具の約70%の力で強力・精密に圧着。
- 国際規格 DIN IEC 60352-2規格に準拠のドイツ製。
- 頑丈で長寿命のドイツ製圧着工具。
- クリンプハイト調節ダイヤル、ラチェットの緊急解除キーが付いています。
- グリップは、滑りにくく・握りやすい様に、二重構造になっています。
仕様
| 製品名 | 住友電装防水端子圧着ペンチ |
| 型式 | PEW12.396 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 対応端子 | 住友電装防水端子 オス：1500-0105 |

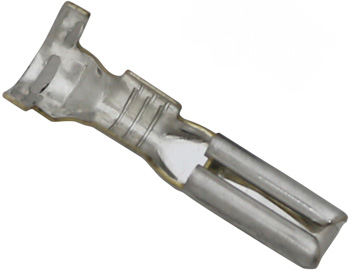

| 端子形状 |  |
| ワイヤーシール品番 | 7160-8234、7165-0385、7165-0118、7165-0119 |
| ワイヤーシール形状 |  |
| 圧着能力 | 0.35sq〜1sq |
| 圧着ダイス | 0.35sq、0.5sq、0.8sq、1sq |
| 圧着形状 |  |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。

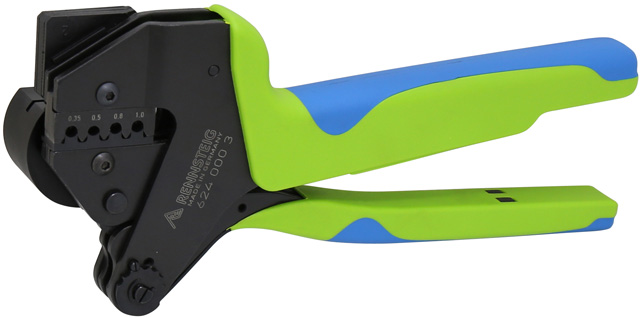

外観

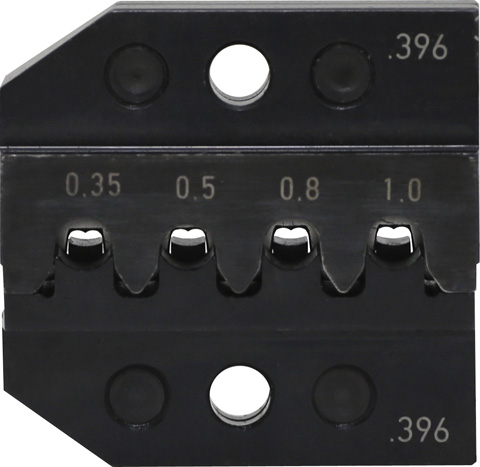

圧着ダイス
※画像をクリックすると、拡大図が表示されます。
