XA・SM(NH)コネクタ圧着工具 PEW12.1326
XAとSM(NH)をペンチ1本に集約したドイツ製
 |
 XA・SM(NH)コネクタ圧着工具
PEW12.1326 |
特長
- S(B)XA-001T-P0.6 UL1007 AWG28〜22に対応。
- S(B)XA-01T-P0.6 UL1007 AWG24〜20に対応。
- S(B)HF-001T-0.8BS UL1007 AWG24〜22に対応。
- ロケーター付属で、正確な位置に端子が動かない様に固定でき、効率よく圧着。
- 国際規格 DIN IEC 60352-2規格に準拠の高品質な圧着。
- 垂直にカシメるので、従来のワニ口式と比べ約70%の力で圧着できますので、作業者の負担が軽くなります。
- クリンプハイト(圧着力)調節ダイヤル、ラチェット緊急解除キー付き。
- 頑丈でかつ長持ちなドイツ製オリジナル圧着工具です。
- グリップ(緑・青部)は、滑りにくく・握りやすい様に、二重構造。
仕様
| 製品名 | XA・SM(NH)コネクタ圧着工具 | |||
| 型式 | PEW12.1326 | |||
| 製造元 |  Rennsteig (レンシュタイク)広栄商事(株)オリジナルモデル |
|||
| 製造国 | ドイツ | |||
| 対応端子 | XA・SM(NH)コネクタ | |||
| 端子番号 | コネクタ | 端子番号 | 適用電線 | |
| AWG | 被覆外径 | |||
| XAコネクタ | S(B)XA-001T-P0.6 | AWG28 | 0.8〜1.9 | |
| AWG26 | 0.8〜1.9 | |||
| AWG24 | 0.8〜1.9 | |||
| AWG22 | 0.8〜1.9 | |||
| S(B)XA-01T-P0.6 | AWG24 | 1.5〜1.9 | ||
| AWG20 | 1.5〜1.9 | |||
| SM(NH)コネクタ | S(B)HF-001T-0.8BS | AWG24 | 1.2〜1.7 | |
| AWG22 | 1.2〜1.7 | |||

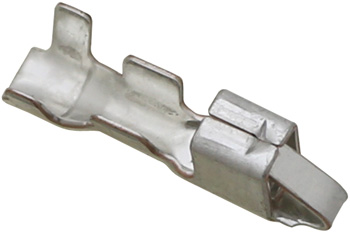

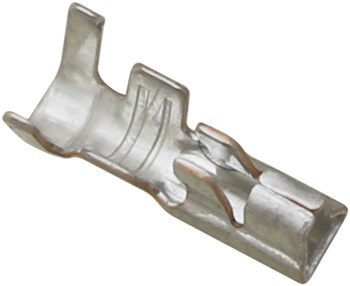

| 端子形状 |   |
|||
| 圧着形状 |  |
|||
| 圧着ダイス数 | 4 | |||
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 | |||
| 外形寸法 | L200mm | |||
| 重量 | 680g | |||
※本製品は、Rennsteig社(ドイツ)製となります。
※本製品は大きく分けて、本体と圧着ダイス、ロケーターの3点より構成されています。
※圧着ダイスやロケーター、本体は付属されます。
※圧着ダイスやロケーターを交換する事で、他の端子にも対応可。
※端子メーカーの保証が必要な場合、端子メーカー指定工具の使用を推奨します。
※重量はロケーターを含んだ重量となります。

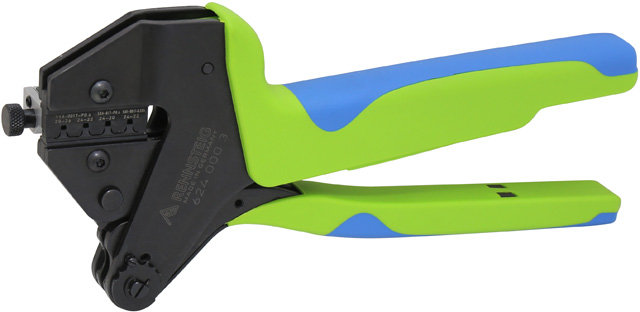

外観

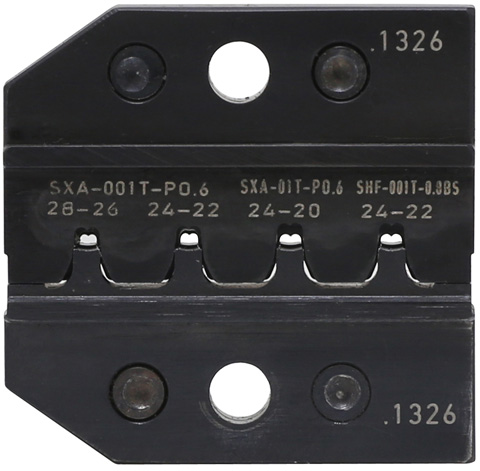

圧着ダイス

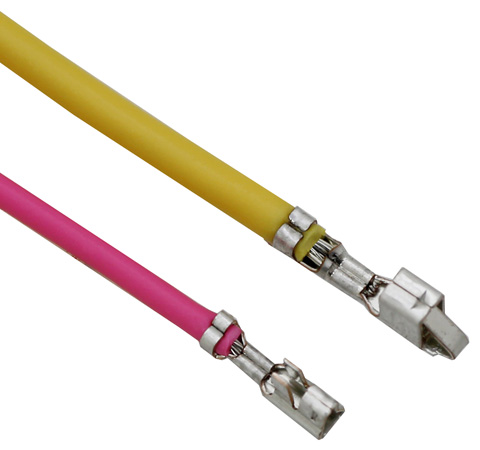

圧着サンプル

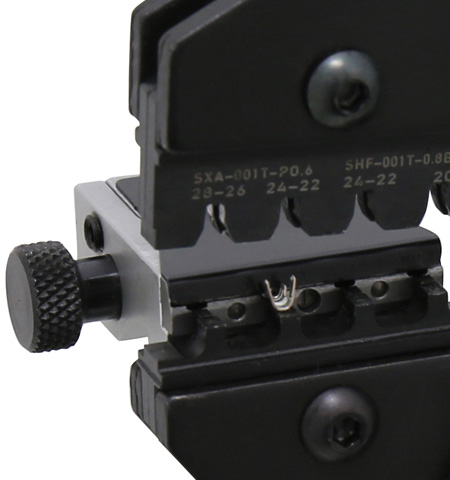

ロケータ (端子を毎回同じ位置にセットし、又、端子が動かない様固定)
※その他ご不明な点等ございましたら、お気軽にお問い合わせ下さい。
