MC4ソーラーコネクタ圧着工具

MC4ピンコンタクト端子(オスPV-SP4/8、メスPV-BP4/8)対応ドイツ製工具

TOP > 端子圧着機・工具 > ソーラー端子圧着機・工具 > MC4ソーラーコネクタ圧着工具:PEW12.1301

MC4ソーラーコネクタ圧着工具

MC4 圧着ペンチ

MC4ソーラーコネクタ圧着工具 PEW12.1301

MC4ピンコンタクト型を圧着するドイツ製工具

MC4ソーラーコネクタ圧着工具(型式:PEW12.1301) Rennsteig(レンシュタイグ):ドイツ 正規代理店
MC4ソーラーコネクタ圧着工具
PEW12.1301
印刷する

特長

仕様

MC4ソーラーコネクタ圧着工具:PEW12.1301

製品名 MC4ソーラーコネクタ圧着工具
型式 PEW12.1301
製造元 Rennsteig(レンステイグ工具) Rennsteig (レンシュタイク):ドイツ
外形寸法 L200mm
重量 620g
圧着能力 AWG12〜8
対応端子 ソーラー端子 MC4
対応端子名称 マルチコンタクト社製 MC4 オス・メス
端子品番 (バラ端子) 端子品番 電線サイズ 形状 圧着形状
MC4 オープンバレル型
オス:PV-SP4/6
メス:PV-BP4/6
AWG12〜AWG10
(3.5sq〜5.5sq)
ソーラー端子_MC4
<拡大>
かしめ形状

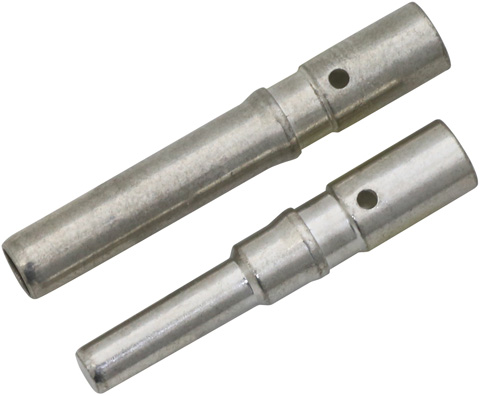

MC4 ピンコンタクト型
オス:PV-SP4/8
メス:PV-BP4/8
AWG8
(8sq)
ソーラー端子_MC4
<拡大>
かしめ形状
機能 クリンプハイト調節ダイヤル、ラチェット緊急解除

※マルチコンタクト社は、現在ストーブリ エレクトリニカル コネクターズ社に社名変更されております。

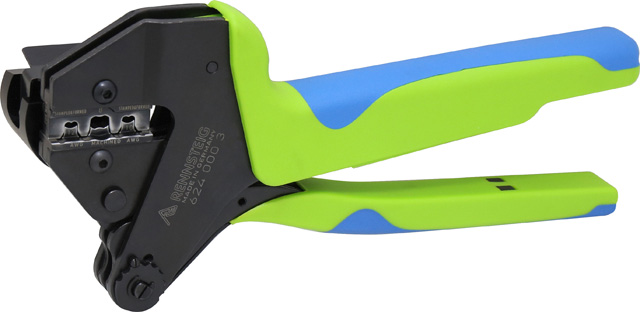

外観

圧着ダイス部

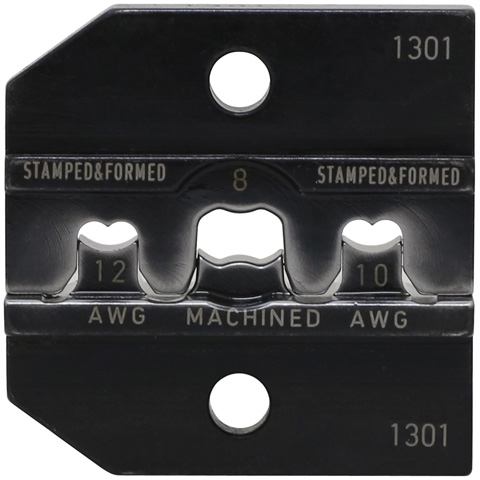

圧着ダイス
(AWG12〜8)

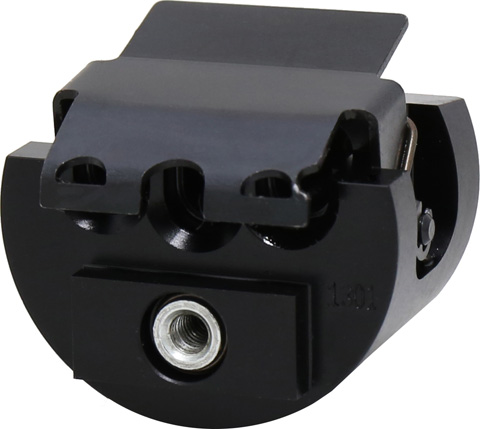

ロケータ
ロケータ
(端子を確実に圧着)

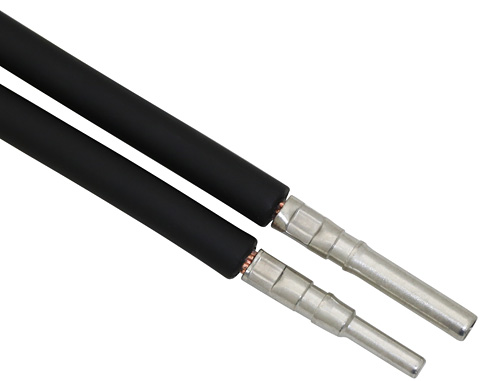

MC4ピンコンタクト
MC4 PV-SP4/8、PV-BP4/8
ピンコンタクト型圧着
クリンプハイト調節ダイヤル
クリンプハイト調節ダイヤル
圧着力調整

合わせてご検討ください

MC4コネクタ取り付けレンチ
RE-690
MC4コネクタ取り付けレンチ(型式:RE-690)

MC4コネクタの締め付け・ロック解除用レンチ
ソーラーストリッパー
RS-226-3S
ソーラーケーブルストリッパー(型式:RS-226-3S)

4枚刃方式でチャック跡が無く、キレイなストリップ
バネ付ケーブルカッター
RS-016C
バネ付ケーブルカッター(型式:RS-016C)

コンパクトなドイツ製の切断工具。開口バネ付。
