ソーラー端子圧着工具 PEW12.1193
10sqまで大サイズのMC4を垂直に圧着
 |
 ソーラー端子(MC4)圧着工具
PEW12.1193 |
特長
- マルチコンタクト社製のソーラー端子MC4ピンコンタクトを圧着。10sqまでの大きなサイズにも対応するドイツ製圧着工具です。
- 独自の垂直移動圧着で、従来の圧着工具と比べ約70％の力で強力に圧着が可能。
- 国際規格 DIN IEC 60352-2規格準拠品。
- クリンプハイト調節ダイヤル付。(下図参照)
- 付属ロケーターで、端子位置を固定。端子を同じ位置に正確にセットする事ができます。
- 柄幅が狭く（閉じた時50mm）、握りやすいので、連続作業にも疲れません。
- ダイスのみの交換・付け替えが可能。ドイツ製なので、頑丈で長寿命。
仕様
| 製品名 | ソーラー端子(MC4)圧着工具 |
| 型式 | PEW12.1193 |
| 製造元 |  Rennsteig (レンシュタイク)：ドイツ |
| 外形寸法 | L200mm |
| 重量 | 620g |
| 圧着能力 | 4sq〜10sq |
| 対応端子 |  ソーラー端子MC4 |
| 対応端子名称 | マルチコンタクト社製 MC4ピンコンタクト オス・メス |
| 端子品番 (バラ端子) | オス：PV-SP4/6、PV-SP4/10 メス：PV-BP4/6、PV-BP4/10 |
| 圧着ダイス | 3.5〜4sq、5.5〜6sq、8〜10sq |
| かしめ形状 |  |
| 機能 | クリンプハイト調節ダイヤル、ラチェット緊急解除 |
| 姉妹機 | MC4コネクタ圧着工具 型式：PEW12.570  対応端子：MC4コンタクトピン 圧着サイズ：2sq〜5.5sq |
※マルチコンタクト社は、ストーブリ エレクトリニカル コネクターズ社に社名が変更されております。

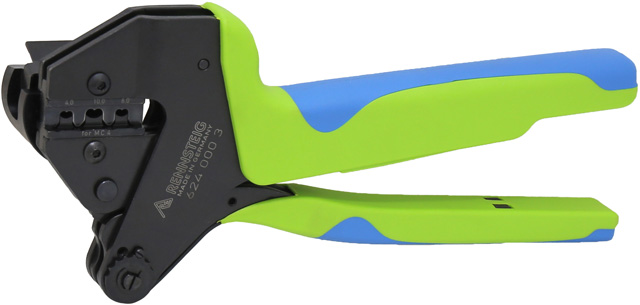

外観

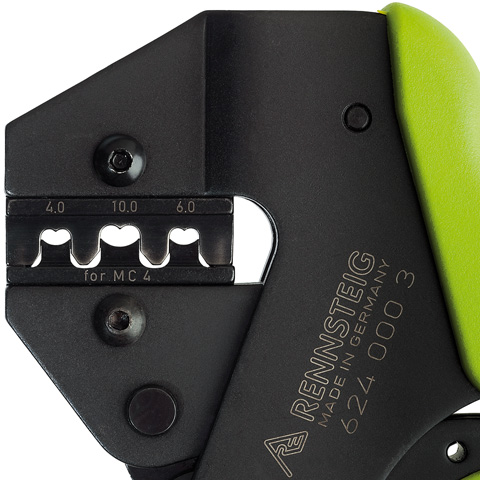

圧着ダイス部
クリンプハイト調節ダイヤル
MC4ピンコンタクト
※拡大図は、画像をクリック下さい。
