標準型:引張試験機 MX2シリーズ

MXシリーズの機能に加え、液晶画面・タイマー・カウンターを標準搭載

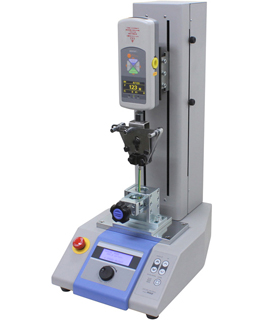

電動引張試験機/MX2-2500N (株)イマダ正規代理店
電動引張試験機
MX2シリーズ
印刷する

特長

動画

仕様

製品名 電動引張試験機 (標準型)
型式 MX2-500N MX2-1000N MX2-2500N MX2-5000N
許容荷重 500N 1000N 2500N 5000N
速度 10〜300mm/分 可変 0.5〜300mm/分
サンプル最大高さ 約235mm 約300mm 約320mm 約380mm
ロングストローク仕様 (-L)+200mm
(-2L)+400mm
(-L)+300mm (-L)+300mm -
モード ジョグモード(微小送り)
ダイヤルを回しゲージ位置の微調節
マニュアルモード
ボタンを押している間ゲージが上昇・下降
サイクルモード
測定条件をプログラムし、自動で測定
機能 ストロークリミット
(上下ストロークリミットセンサーで動作制御)
速度切り替え
(上昇・下降時のスピードをそれぞれ設定可能)
速度表示
(設定速度のデジタル表示)
荷重制御
(設定荷重値での動作制御)
オーバーロード停止
(許容荷重値以上が負荷された場合強制停止)
タイマー
(0.1秒単位で、最大99分59秒9まで停止時間の設定)
カウンター
(測定回数の設定、カウント機能(最大65535回))
ストロークリミット つまみ式上下ストロークリミット
電圧 100〜240V
外形寸法 W220 × L380 × H562 mm W280 × L410 × H660 mm W280 × L410 × H644 mm W295 × L444 × H823 mm
重量 18kg 19kg 26kg 51kg
オプション ロングストローク仕様
(伸びる測定材料等ストロークが必要な場合)
EXT仕様
支柱延長(200mm)
測長器
(プッシュプルゲージの移動量をデジタル表示)
FA仕様
変位計を搭載する事で、プッシュプルゲージの移動量の出力を可能にし、荷重と変位の関係分析を行います。
CN仕様
外部信号入力(例:フットスイッチなど外部操作。設備との連動が可能。)
引っ張りアタッチメント
圧縮アタッチメント

※別途プッシュプルゲージ(フォースゲージ)が必要となります。
※サンプル最大高さとは、ヘッド最大上昇時のテーブルからプッシュプルゲージの計測軸迄の距離。
※変位計の測定値を記録・確認するには、プッシュプルゲージZTA、もしくは、デジタルフォースアンプFA PLUS2など表示器ユニット又はソフトウェアが必要です。
※支柱延長は、ストロークは延長しません。スタンドの支柱が延長しサンプル最大高さが約580mmになるオプションです。
※荷重制御やオーバーロード停止は、フォースゲージZTS/ZTAシリーズ、ケーブルCB-518(オプション)を接続する必要があります。
※オーバーロード停止は、完全防止を保証するものではありません。

ダイヤル1つで設定が可能

測定スタンド/MX2-500N
試験回数の設定
1〜65,535回まで設定が可能。
繰り返し試験に最適。
測定スタンド/MX2-1000N

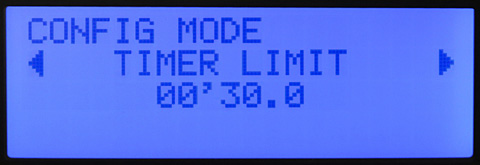

停止時間の設定
任意の位置で設定した時間停止可。
耐久試験に最適。

MX2シリーズ(引張試験機・測定スタンド)

測定スタンド/MX2-500N
許容荷重:500N
測定スタンド/MX2-1000N
許容荷重:1000N
測定スタンド/MX2-2500N
許容荷重:2500N
測定スタンド/MX2-5000N
許容荷重:5000N

※別途プッシュプルゲージが必要となります。

MX2シリーズにおススメのプッシュプルゲージ

デジタルの標準モデル
許容荷重:1000N
プッシュプルゲージ(ZT)
スタンド:MX2-500N/1000N
デジタルの高荷重モデル
許容荷重:5000N
プッシュプルゲージ(ZT:高荷重)
スタンド:MX2-2500N/5000N
デジタルの普及モデル
許容荷重:1000N
プッシュプルゲージ(DST・DSV)
スタンド:MX2-500N/1000N

※別途プッシュプルゲージが必要となります。
※上記以外のプッシュプルゲージも接続可能です。
