電動ケーブルカッター LC100J/LC160J
材料入れ替えが素早くでき、多品種・少ロットにも対応
小型で使いやすいドイツ製の日本向けモデル
 |
GLW社（独）正規代理店 (画像クリックで証明書を表示) 電動ケーブルカッター
LC100J LC160J |
特長

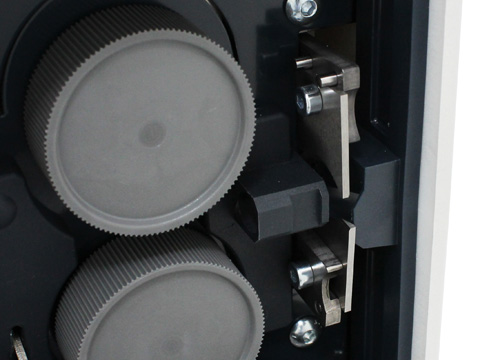

- 電線の送りローラーと寸法測定ローラー(エンコーダー)の分離により、高寸法精度を実現。
- 外径が9mm(LC100J)迄の電線やケーブル、チューブなどが切断できます。
- VCTFケーブル0.75sq×5Cといった複合・多芯ケーブルも切断可。

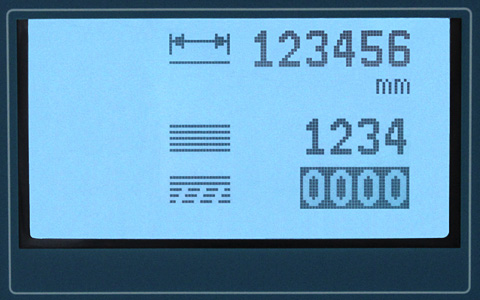

- 切断したい長さと本数を入力し、スタートボタンを押すだけの簡単操作。

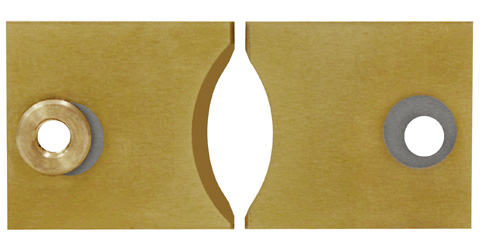

- 切断面を直角にする為、刃の前後にワイヤーガイド付き。
- パソコン(PC)との接続によりデーターの転送が可能。
- 材料入れ替えは、前面ドアを開け、材料を挿入(セット)するだけと早くて簡単なので、多品種少ロットにも使いやすいです。入替時、材料を自動的に化粧切りしスタート。
- 小型軽量なので持ち運び可。また、コンセント一つで動作しますので、手軽です。
- ケーブルに直接印字するケーブル印字機との連動も可能です。
用途例
- 電線、ケーブル、コード、ツイスト線、銅線、アルミ線、リッツ線、バインド線等の切断
- シールド線やVCTFケーブル0.75sq×5Cといった複合・多芯ケーブルの切断
- 収縮チューブ、ビニールチューブ、ゴムチューブ、ガラスクロスチューブ等の切断
- 糸ハンダ、マグネットワイヤー、シャントワイヤーなど様々な材料の切断
仕様
| 製品名 | 電動ケーブルカッター | |
| 型式 | LC100J | LC160J |
| 電圧 | 100〜240V | |
| 消費電力 | 150va | |
| 外形寸法 | W194 × L301 × H228 mm | |
| 重量 | 10kg | |
| 電線外径 | 最大9mm | 最大10mm |
| 電線長さ | 2〜999999mm (約1000m) | |
| 送り速度 | 最大500mm/秒 (0.5m) | |
| 入力数 | 1〜9999 | |
| 測定単位 | ミリ/インチ (初期値はミリ単位) | |
| インターフェイス | RS-232C | |
| モーター | DCモーター | |
| 付属品 | PC接続ケーブル(PCとはUSB2.0接続)、PC入力ソフト(Windows7/8/10) | |

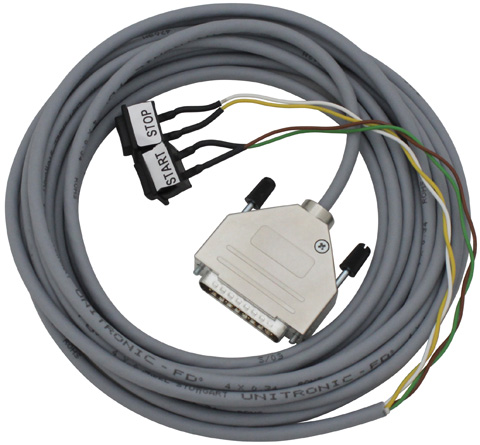

| オプション | ウレタンローラー、鉄ローラー、超硬刃(ガラスチューブ)、リモートコントローラ(型式：RB100J)、インライン仕様、スタート・ストップボタン付き接続コード、細線ワイヤーガイド(5mm) | |
| 姉妹機 | 電動チューブカッター 型式：LC100SL2  外径8mmまで 刃の形状：V刃 |
|
※事前に予告なく、製品の外観や仕様等を変更する場合もございます。
※切断したい材料の材質や種類などにより切断サイズが変わる場合もございます。
切断能力
| 切断長さ | 本数 |
| 5mm | 6,000本/h |
| 10mm | 5,100本/h |
| 50mm | 3,600本/h |
| 100mm | 3,200本/h |
| 300mm | 2,880本/h |
| 500mm | 1,940本/h |
| 1,000mm | 1,300本/h |
| 3,000mm | 520本/h |
姉妹機

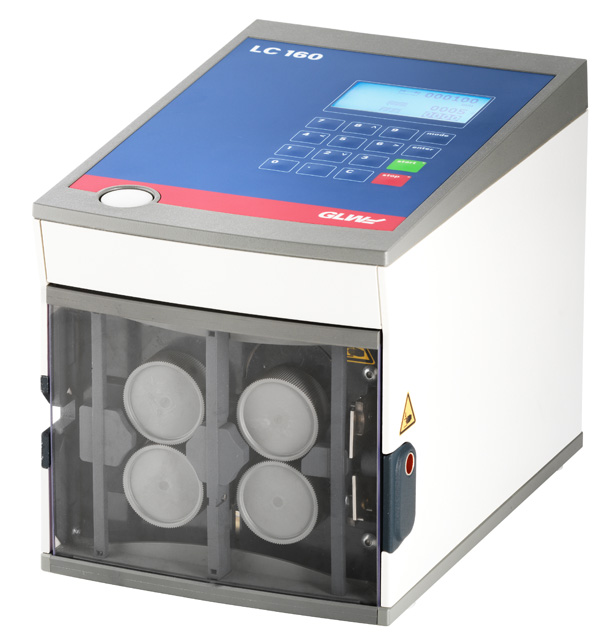

型式：LC160J
ケーブル外径10mm迄
切断の様子
外観
※拡大図は、文字をクリック下さい。
合わせてご検討下さい
電線測長切断例
 電線リール DR-400 |
or |  電線リール DR-30 |
 |
 電線切断機 LC100J |
電線測長切断と巻き取り例
 電線リール DRK-600 |
|
電線切断機 LC100J |
|
 電線巻き取り機 KH-450 |
