ワイヤー巻き取り機

ワイヤー巻き取り機 KR/KRFシリーズ

平面型なので、安定してしっかり巻けます

ワイヤー巻き取り機/KR
ワイヤー巻き取り機/KRF
ワイヤー巻き取り機
KR (左上)
KRF (左下)

特長

仕様

製品名 ワイヤー巻き取り機
型式 KR-500 KR-600 KR-700 KR-800
おさえ付 KRF-500 KRF-600 KRF-700 KRF-800
巻取能力
(目安)
IV電線の場合
14sq以下
IV電線の場合
22sq以下
IV電線の場合
60sq以下
IV電線の場合
100sq以下
外径 (W) 500mm 600mm 700mm 800mm
内径 (S) mm 180〜350 180〜400 250〜500 250〜600
H (KR) 180mm 180mm 220mm 270mm
H (KRF) mm 40〜170 60〜170 60〜200 100〜250
K 260mm 260mm 260mm 360mm
耐荷重 30kg 50kg 70kg 80kg
重量 (KR) 20kg 25kg 27kg 37kg
重量 (KRF) 20kg 32kg 35kg 47kg
羽数 4枚 4枚 6枚 6枚

※巻取能力の、IV線は一例となります。

寸法図

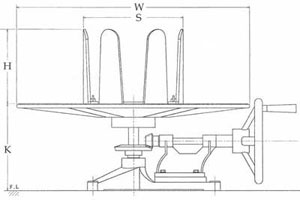

ワイヤー巻き取り機KR/寸法図
KR型

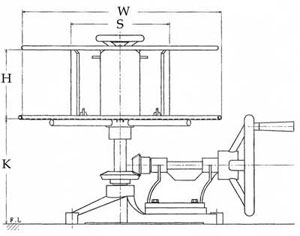

ワイヤー巻き取り機KRF/寸法図
KRF型
