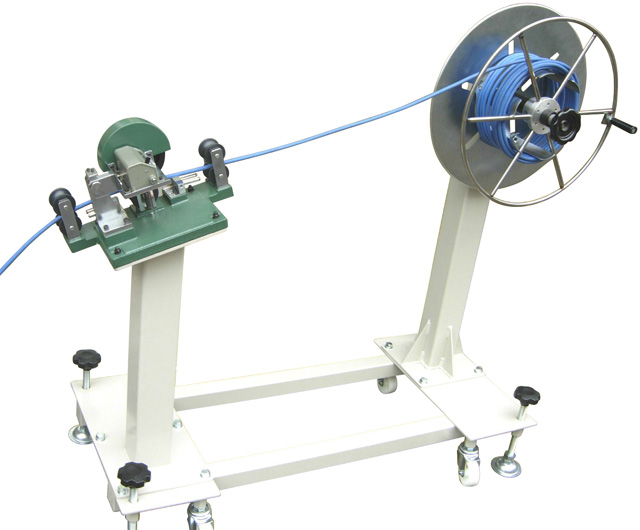

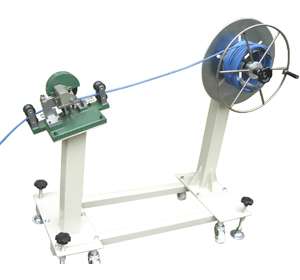

ケーブル測長巻き取り機 KHRシリーズ
測長しながら巻き取りができる便利な一体型
 |
ケーブル測長巻き取り機
KHR |
特長
- 長さの計測・巻き取りの一体型で作業効率がアップ。
- 外径20mmまでの電線やケーブル、チューブなど線状材料の長さを1cm単位で測長(アナログ)と巻き取りを同時に行います。
- 押さえリールがついて、巻き崩れを防止。長尺の巻き取りに便利です。
- 巻き取りのリール外径や内径が異なる2機種を用意。
- 巻き取り部は、6枚の羽なのでキレイな丸型巻き取り。
- 巻き内径や巻き取り束厚の調節ができ便利。
- キャスター付ですので、移動がしやすいです。
用途例
外径3〜20mmまでのケーブル、電線、チューブ、コード、ホースなど糸状や棒状、線状材料の測長(長さ計測)と巻き取り
仕様
| 製品名 | ケーブル測長巻き取り機 | |
| 型式 | KHR-420 | KHR-515 |
| 構成イメージ | 測長機：RM-2KZ + 巻き取り機：KHF-420 + キャスター付き架台 |
測長機：RM-2KZ + 巻き取り機：KHF-515 + キャスター付き架台 |
| 測長線径 | 3〜20mm (RM-2KZの場合) ※5〜35mm(RM-3KZ)に変更も可。 |
|
| 測長公差 | -0%、+0.7%以内 | |
| 測長単位 | 1cm単位 最大999m アナログ表示 | |
| ローラー | 鉄製硬質ゴムライニング仕上げ | |
| リール外径 | 420mm | 515mm |
| リール内径 | 120〜290mm | 160〜420mm |
| 巻取り束厚 | 20〜120mm | 20〜140mm |
| 巻取羽数 | 6枚 | |

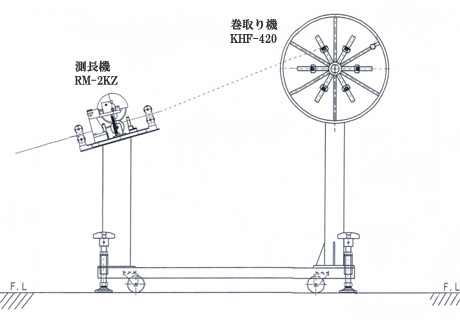

寸法図
ケーブル測長巻き取り機 KHR-420
※拡大図は、画像をクリック下さい。
関連製品
リール外径：420mm
電線巻き取り機 (型式：KHF-420)
リール外径：515mm
電線巻き取り機 (型式：KHF-515)
測長線径：3〜20mm
ケーブル長測定機 (型式：RM-2KZ)
※詳細は、画像をクリック下さい。
