簡単にコア電線をシールドから抜き出す事ができるコンパクトな手動型

シールド編抜き工具

TOP > 電線加工機 > シールド線加工機 > シールド編抜き工具:KE-SP-80

シールド編抜き工具

シールド編抜き工具 KE-SP-80シリーズ

簡単にコア電線をシールドから抜き出し

シールド編抜き工具/KE-SP-80シリーズ
シールド編抜き工具
KE-SP-80シリーズ
印刷する

特長

仕様

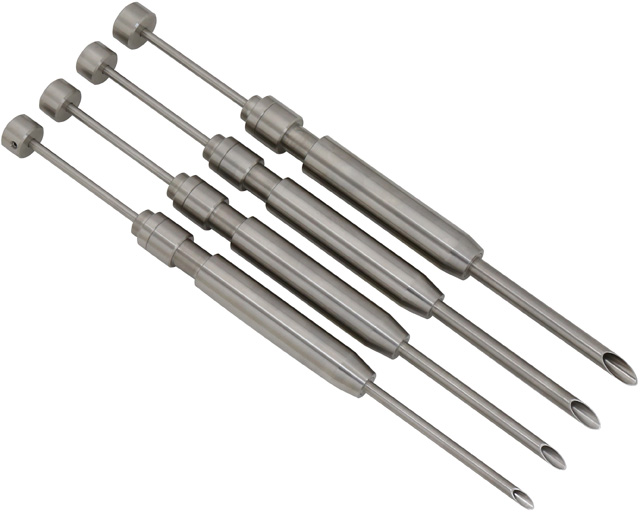

製品名 シールド編抜き工具
型式 KE-SP4-80 KE-SP5-80 KE-SP6-80 KE-SP7-80
外形寸法 L260mm
重量 170g 180g 180g 220g
対応コア径 ※1 3〜4mm以下 4〜5mm以下 5〜6mm以下 6〜7mm以下

※1 コア径になります。編組シールド部も合わせたケーブル外径ではありません。
※これ以外の仕様でしたらご相談下さい。

各部名称

シールド編抜き工具KE-SP-80/各部名称

動画

加工の流れ

1.編組シールドの先端を広げます。 編組シールドの先端を広げます
1
2.ノズル先端を編組シールドと、内側にあるコア電線(絶縁電線)の間に差し込んでいきます。 ノズル先端に編組シールドを差し込みます
2
3.ノズルがシールドの根元まで到達したら、ノズルの先端をシールドの編目から出します。(写真青丸部分) ノズルの先端をシールドの編目から出します
3
4.ケーブルをノズル先端から工具に合わせて折り返し、工具とケーブルを握ります。 ケーブルをノズル先端から工具に合わせて折り返します
4
5.ピンを押すとコア電線(絶縁電線)をノズルから押し出されます。 ピンを押します
5
6.ノズルをシールド内から引き抜き、コア電線の抜き出しが完了します。 シールドから抜き出した完成写真
6

※ご不明な点などがございましたら、お気軽にお問い合わせ下さい。
