手動油圧式圧着工具 HT51/HT120
240sqまでの大型裸端子に対応
圧着速度は、負荷に応じて自動切り換え
 左：HT120 右：HT51 |
手動油圧式圧着工具
HT51 HT120 |
特長
- 240sq迄の大型裸端子や120sq迄の大型絶縁端子の圧着に対応。
- 油圧方式のヨーロッパ製手動工具です。
- 可動ハンドルを押せば、下ダイスが上昇し圧着を行います。完了すると最大圧力調整バルブが作動、工具は自動解除されます。
- 圧着速度は、2段階自動切り替え。高速スピードで圧着を行います。圧着力が必要な場合スローで強力に圧着。
- 圧着ヘッドが180度回転し、狭い場所でも使用可。
- ダイスの交換も工具を使用する事なく、簡単に交換ができます。
- 様々な操作環境での損傷磨耗に強い耐久ボディ。
- 頑丈なプラスチックケース入り。
- 超大型端子用パワーアップ仕様もご用意。(型式：HT120)
仕様
| 製品名 | 手動油圧式圧着工具 | |
| 型式 | HT51 | HT120 |
| 外形寸法 | L380mm | L488mm |
| 重量 | 2.7kg | 5.7kg |
| 対応端子 | 裸端子、絶縁端子 | |
| 圧着能力 | 裸端子：6〜240sq 絶縁端子：6〜120sq |
裸端子：14〜400sq 絶縁端子：14〜240sq |
| 圧着強度 | 50kN | 120kN |
| 圧着形状 | 各端子対応ダイスにより異なる | |
| 付属品 | 専用収納ケース | |
※製品改良の為、予告無く仕様等を変更する場合もございます。
機種
裸端子6〜240sq
HT51
裸端子14〜400sq
HT120
動画
外観

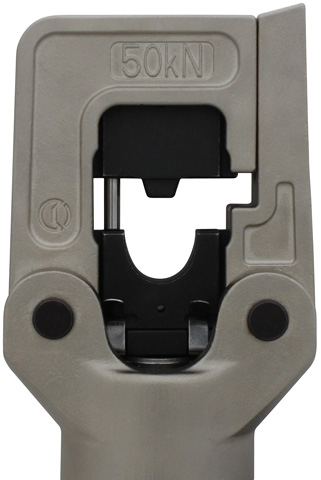

圧着ダイス部
専用収納ケース(ダイスも収納可)
圧着サンプル(打刻付き)
※拡大図は、写真をクリックして下さい。
