ピンゲージ M22520/3-3

定期的に点検でき、圧着の信頼性を確認

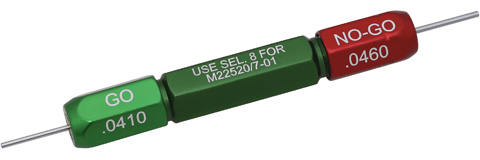

ピンゲージ M22520/3-3(G145)
ピンゲージ
M22520/3-3
(G145)
印刷する

特長

仕様

製品名 ピンゲージ
型式 M22520/3-3 (G145)
製造元 DMC (Daniels Manufacturing Corporation)
外形寸法 L95mm
重量 10g
対応機種 M22520/7-01 (MH860)
WA22P

使用方法

1.M22520/7-01(MH860)
M22520/7-01(MH860)本体

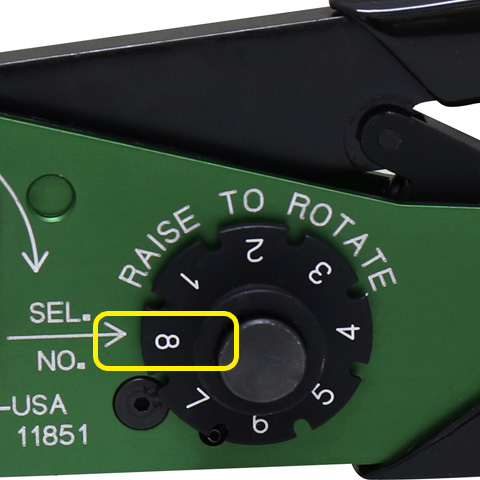

圧着工具(M22520/7-01)のセレクターノブ番号を8に合わせます。
M22520/7-01のセレクター番号8
セレクター番号
2.圧着工具のハンドルを完全に閉じた状態にします。
(閉じた状態にて、検査を行います。)

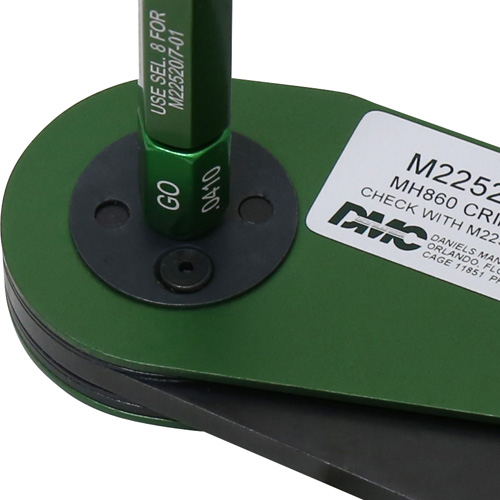

3.ピンゲージのGOの部分を圧着挿入部に差し込みます。右写真の様に、ピンが差し込める(通過できる)事を確認します。 ピンゲージGO部
GO差込時

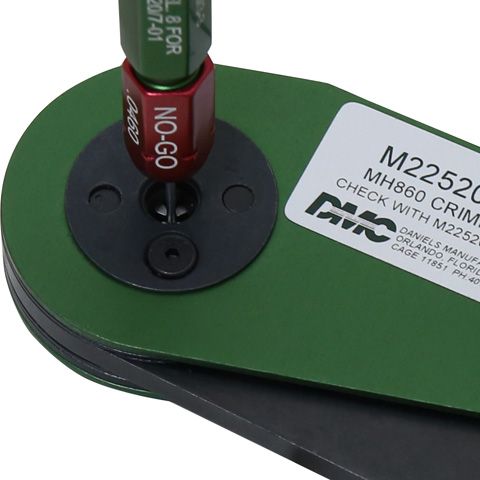

3.ピンゲージのNO-GOの部分を圧着挿入部に差し込みます。ピンが入らない(通過できない)事を確認します。 ピンゲージNO-GO部
NO-GO差込時

※ピンゲージ自体の圧着を行わないでください。
※その他オプションについては、別途お問い合わせください。
掲載されていないDMC社の製品につきましても、お気軽にお問い合わせ下さい。
