フェルール自動圧着機 UNIC-LS
電線ストリップとフェルール圧着の同時加工
フェルール自動圧着機
UNIC-LS |
特長

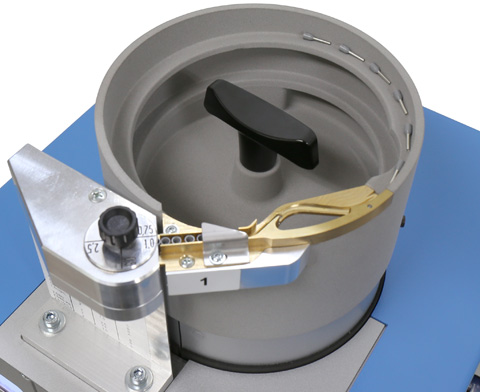

- 0.5〜2.5sqのプラスチックカラー付バラフェルール(棒端子)に対応。

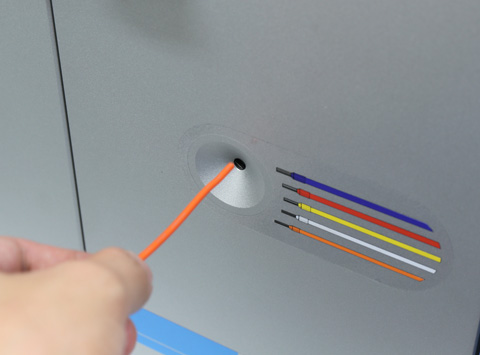

- 電線を挿入すると、電線ストリップ→フェルールを電線にセット→圧着まで一連の加工を同時に行いますので、作業効率がアップ。
- バラフェルール長さ 6 、8、10mmを自動で圧着。
- フェルール端子製造メーカーの圧着機。DIN IEC60999-1規格準拠の高品質な圧着。
- フェルール長が変わった場合も、ツマミ調節のみで対応。
- カラー部が大きいUL線用フェルールにも使用可。
- 長方形の圧着形状に加工も可。(オプション)
- 約1.5秒と高速で加工ができます。
仕様
製品名 | フェルール自動圧着機 |
型式 | UNIC-LS (ユニックLS) |
電圧 | 100〜240V 50/60Hz |
外形寸法 | W390 × L330 × H460 mm |
重量 | 31kg |
対応フェルール | WAGO、フェニックス、ワイドミュラー、Z+F 等 |
圧着能力 | 0.5〜2.5sq (AWG20〜14) |
圧着形状 | 台形 (オプションで長方形) |
フェルール長 | 6、8、10mm |
サイクルタイム | 1.5秒 |
エアー圧力 | 5.5Bar |
動画

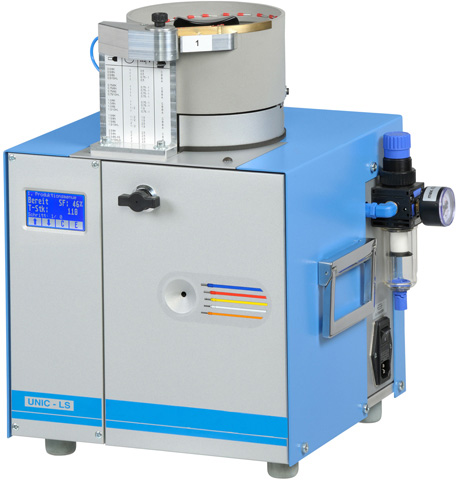

外観
合わせてご検討下さい

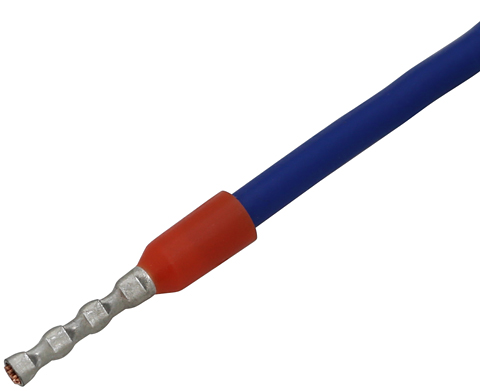

フェルール加工例
電線リール DR-400 |
電動ケーブルカッター LC100J |
自動圧着機 UNIC-LS |
