電動端子圧着機

電動クリンパー、汎用圧着機

電動端子圧着機 EC65

ダイナミック端子やファストン端子・裸端子などに対応
0.1〜14sqまで対応。1秒と高速圧着

電動端子圧着機/EC65 GLW社(独)正規代理店
GLW社 正規代理店
(画像クリックで証明書を表示)
電動端子圧着機
EC65
印刷する

電動端子圧着機(型式:EC65)の特長

圧力センサーが圧力の不具合をチェック
過負荷がかかったり、負荷が不足するとセンサーが働きかしめません。5段階で調節が可能です。
電動端子圧着機/EC65 センサー部
圧着ダイスのオートアジャスト機能
圧着ダイス変更時、上下がかみ合う様にオートアジャスト機能が付いています。
軽く仮締めでダイスをセット後、この機能で圧着ダイスを上下ぴったりに合わせ、本締めを行います。
電動端子圧着機/EC65 オートアジャスト機能
端子の仮押え機能
2つのモードより選択できます。-1.仮固定後圧着 -2.ストレート圧着。
-1は、端子を仮押さえし、電線を挿入後本かしめを行います。
-2は、仮押さえなしに、一気に圧着を行います。
電動端子圧着機/EC65 端子仮押え機能電動端子圧着機/EC65 端子仮押え
圧着ダイスの開き量ををLEDで5段階調整ができます。
電動端子圧着機/EC65 開口部電動端子圧着機/EC65 調整ボタン
ファストン端子等は、端子ホルダー(ロケーター)をオプションで用意。
ロケーターを使用する事で、端子を毎回、正確な圧着位置にセット(固定)しますので、作業者が変わっても安定して確実に行えます。
電動端子圧着機/EC65 オプション

圧着ダイス一覧表

※圧着ダイス一覧表以外にも、様々な圧着ダイスがございますので、お気軽にお問い合わせ下さい。

仕様

電動端子圧着機:EC65

製品名 電動端子圧着機
型式 EC65
電圧 100V 50/60Hz
外形寸法 W140 × L320 × H220 mm
重量 10kg
適応サイズ
(最大)
裸端子 〜14sq (打刻マーク付)
オープンバレル端子 〜5.5sq
絶縁端子 〜5.5sq (打刻マーク付)
フェルール 〜50sq
圧着能力 10kN
圧着方法 ストレート圧着
仮固定後圧着
サイクルタイム 1秒
カウンター 6桁液晶表示
スイッチ フットペダル方式
ダイス開口量 5段階
動画 端子圧着機/EC65 圧着の様子
オプション ロケーター(端子を毎回正確な位置にセット・固定)

※圧着ダイス一覧表以外にも、様々な圧着ダイスがございますので、お気軽にお問い合わせ下さい。

外観

電動端子圧着機/EC65 ダイス
圧着ダイス一覧表(PDF)

様々な端子の圧着に対応

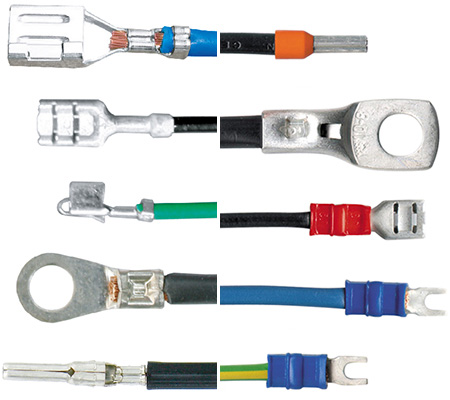

圧着加工例
圧着加工例

※拡大図は、文字をクリック下さい。
