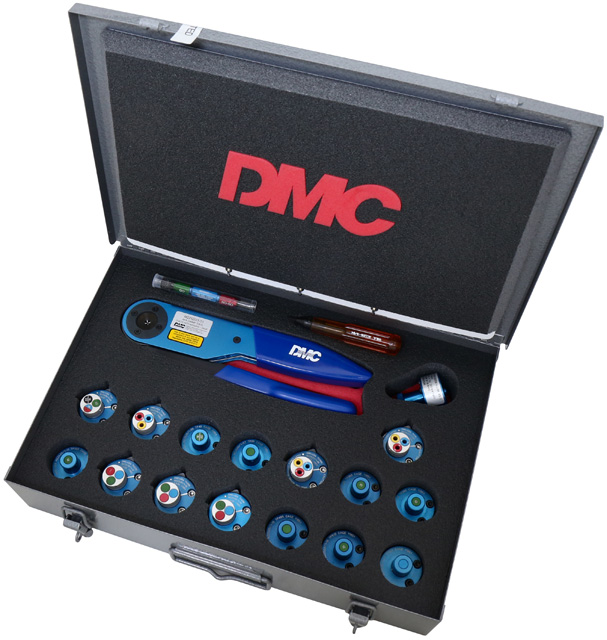

コンタクトピン圧着工具(AF8)キット

M22520/1-01(AF8)にタレットヘッド(16種)やピンゲージがセットになったキット。

TOP > 端子圧着機・工具 > 4インデント圧着機・工具 > コンタクトピン圧着工具(AF8)キット:DMC1186

コンタクトピン圧着工具(AF8)キット

ダニエル社、toolkit、DMC

コンタクトピン圧着工具(AF8)キット DMC1186

ポジショナー(16種)やピンゲージを付属したツールキット

コンタクトピン圧着工具(AF8)キット_DMC1186
コンタクトピン圧着工具(AF8)キット
DMC1186
印刷する

特長

仕様

DMC1186

製品名 コンタクトピン圧着工具(AF8)キット
型式 DMC1186
製造元 DMC (Daniels Manufacturing Corporation)
端子形状 コンタクトピン
圧着能力 0.12〜3.5sq (AWG26〜12)
圧着形状 4インデント
付属品 圧着工具(M22520/1-01(AF8))
・ポジショナー(16種類)
ピンゲージ(M22520/3-1(G125))
・六角レンチ(ポジショナー交換用)

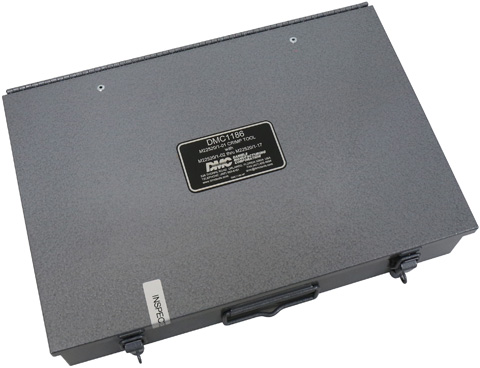

・収納ケース

※掲載の無いDMC製の製品についても、お気軽にお問い合わせ下さい。

付属品

ポジショナー(タレットヘッド・ポジションヘッド)は、本体に取りつける事で、コンタクトを毎回正確な位置にセットする事ができ、圧着作業の正確性や効率がアップ。ピンゲージは、圧着工具を定期点検(Go-NoGo)する為の工具になります。

圧着工具 M22520/1-01 (AF8)
圧着工具
M22520/1-01 (AF8)

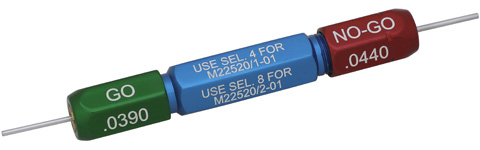

ピンゲージ M22520/3-1 (G125)
ピンゲージ
M22520/3-1 (G125)

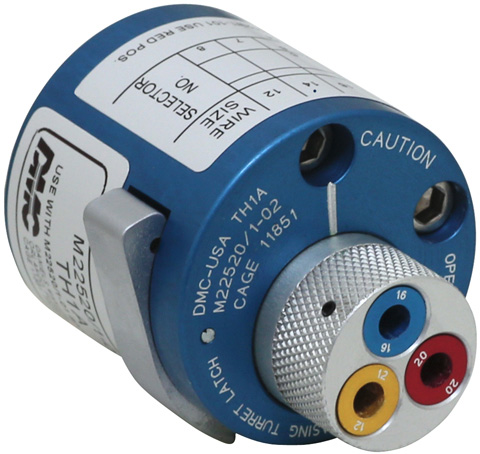

タレットヘッド M22520/1-02 (TH1A)
タレットヘッド
M22520/1-02 (TH1A)

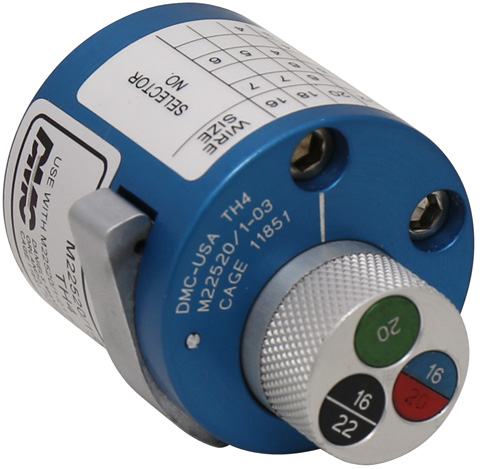

タレットヘッド M22520/1-03 (TH4)
タレットヘッド
M22520/1-03 (TH4)

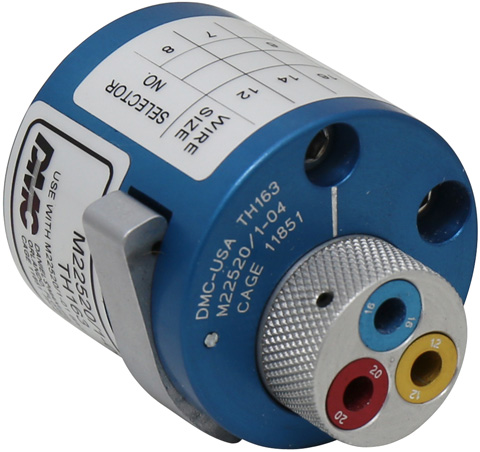

タレットヘッド M22520/1-04 (TH163)
タレットヘッド
M22520/1-04 (TH163)

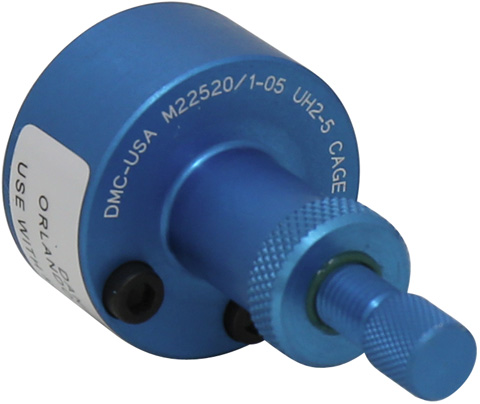

ポジションヘッド M22520/1-05 (UH2-5)
ポジションヘッド
M22520/1-05 (UH2-5)

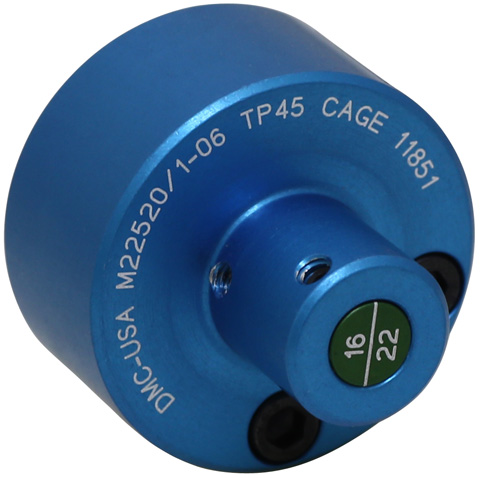

ポジションヘッド M22520/1-06 (TP45)
ポジションヘッド
M22520/1-06 (TP45)

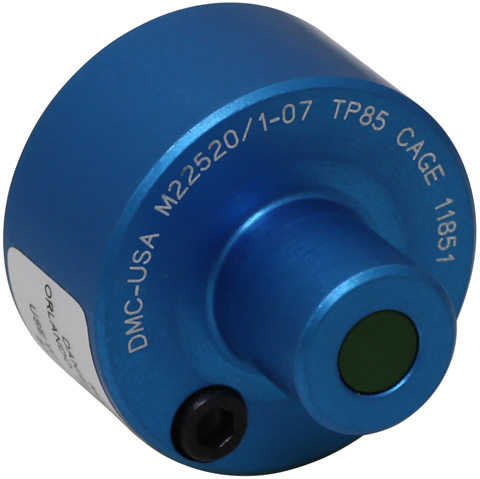

ポジションヘッド M22520/1-07 (TP85)
ポジションヘッド
M22520/1-07 (TP85)

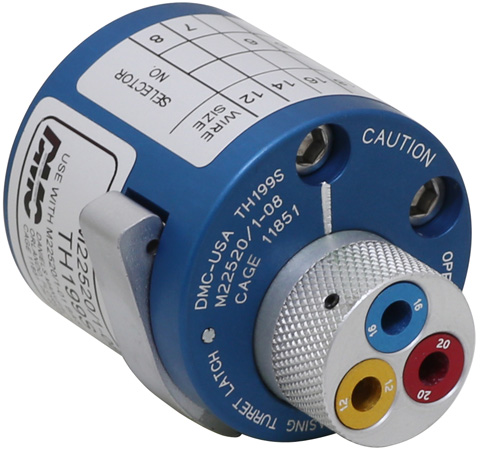

タレットヘッド M22520/1-08 (TH199S)
タレットヘッド
M22520/1-08 (TH199S)

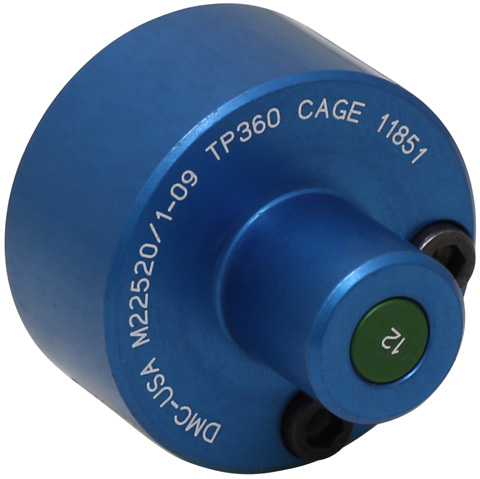

ポジションヘッド M22520/1-09 (TP360)
ポジションヘッド
M22520/1-09 (TP360)

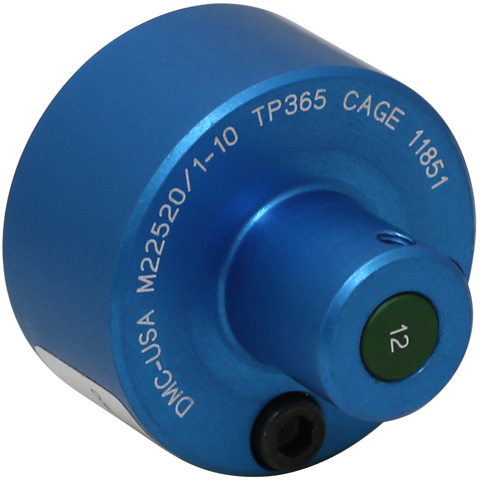

ポジションヘッド M22520/1-10 (TP365)
ポジションヘッド
M22520/1-10 (TP365)

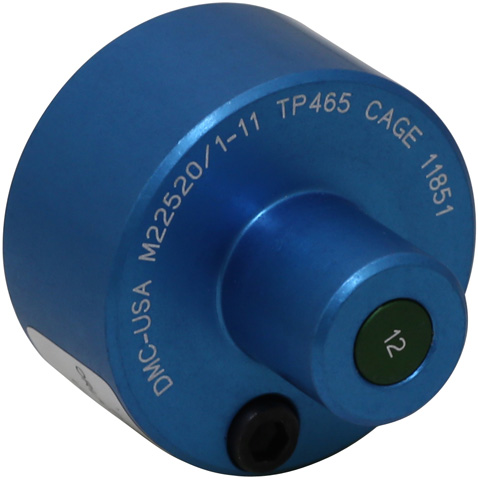

ポジションヘッド M22520/1-11 (TP465)
ポジションヘッド
M22520/1-11 (TP465)

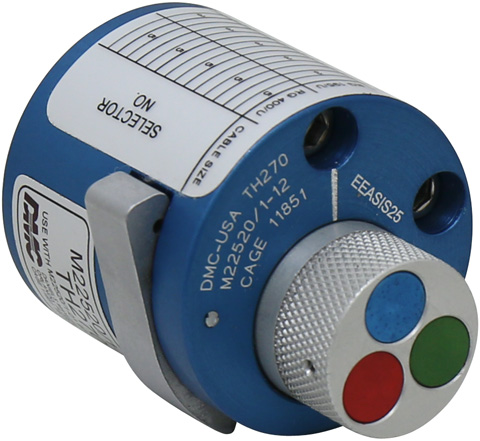

タレットヘッド M22520/1-12 (TH270)
タレットヘッド
M22520/1-12 (TH270)

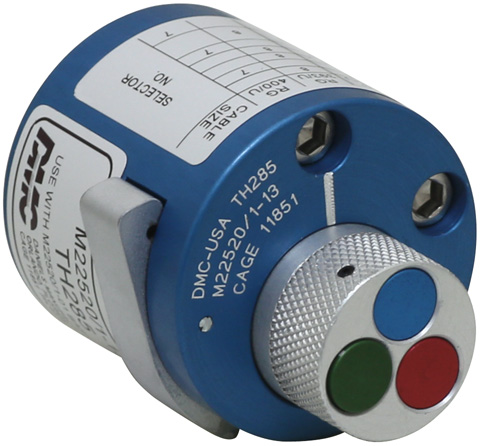

タレットヘッド M22520/1-13 (TH285)
タレットヘッド
M22520/1-13 (TH285)

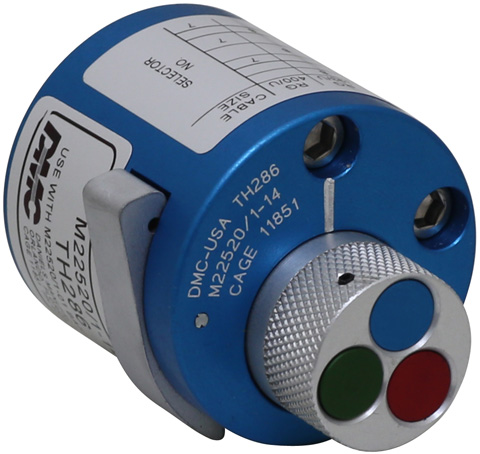

タレットヘッド M22520/1-14 (TH286)
タレットヘッド
M22520/1-14 (TH286)

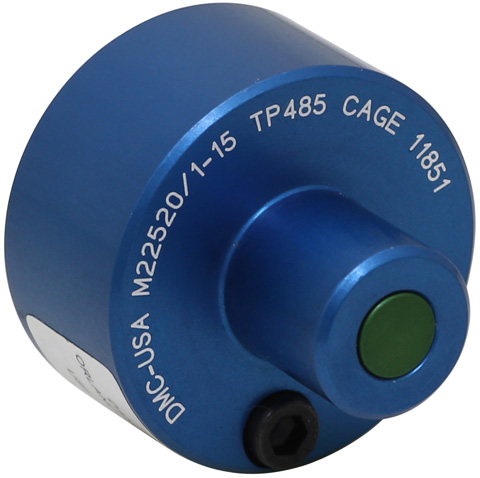

ポジションヘッド M22520/1-15 (TP485)
ポジションヘッド
M22520/1-15 (TP485)

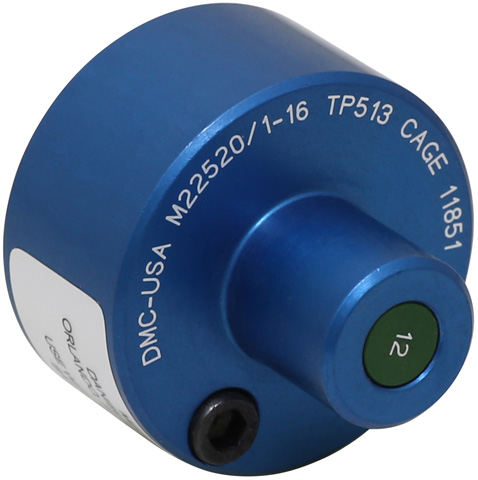

ポジションヘッド M22520/1-16 (TP513)
ポジションヘッド
M22520/1-16 (TP513)

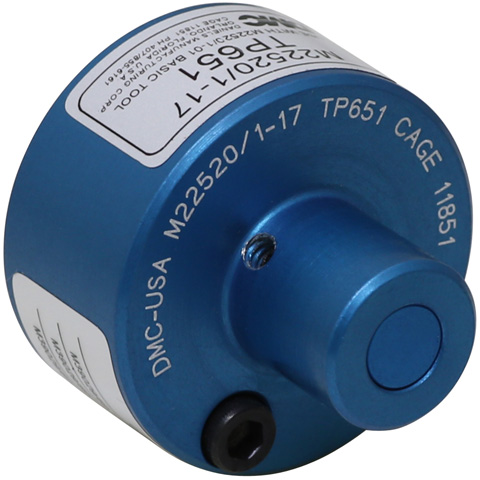

ポジションヘッド M22520/1-17 (TP651)
ポジションヘッド
M22520/1-17 (TP651)

関連製品

コンタクトピン圧着工具
M22520/1-01
コンタクトピン圧着工具/M22520/1-01

本機の圧着工具のみ。MILスペックの圧着工具。
エアー式コンタクトピン圧着工具 WA27F
エアー式コンタクトピン圧着工具/WA27F

AF8(M22520/1-01)に相当するエアー駆動式圧着機
卓上型サーボ圧着機
PSA-01
卓上型サーボ圧着機/PSA-01

圧着工具を取りつける事で、圧着作業が電動化
