チューブ切断機 CW01
外径30mmまでのチューブを高速で切断
 |
チューブ切断機
CW01 |
特長
- 高速切断が可能です。1分間で約220本切断 (20mmカット時) する高速の切断機械です。
- 外径30mmの太物チューブまで切断が可能です。
- ベルト駆動方式ですので、チューブ等の切断材料を確実、正確に送り出します。
- エアーの力で切断を行いますので、パワーがあります。
- 切断部を金型タイプに入れ替えれば、打ち抜きも可能です。
仕様
| 製品名 | チューブ切断機 |
| 型式 | CW01 |
| 電圧 | 100V 50/60Hz |
| 外形寸法 | W430 × L400 × H390 mm |
| 重量 | 39kg |
| チューブ外径 | 最大30mm |
| ベルト幅 | 50mm |
| ベルト間隔 | 0〜30mm |
| ベルト速度 | 最大113m/分 |
| 切断シリンダ径 | 40mm |
| 切断長さ | 0.1〜9999.9mm |
| 切断数 | 1〜999999 |
| 切断公差 | ±0.5%以内 |
| エアー圧力 | 5Bar |
| モーター | ステッピングモーター5相 |
| 制御 | PLC |
| 付属品 | 材料有無センサー |
| オプション | ・インラインセンサー (インラインで使用する際、ラインスピードと切断機の間において切断速度をコントロールするセンサー) ・サーボモーター仕様 ・アウトサイドローラー ・メートル品対応 |
※カスタマイズも対応可。(1mチューブ先端自動認識等)
切断能力
| 切断長さ | 本数 |
| 20mm | 13,200本/h |
| 100mm | 10,680本/h |
| 500mm | 6,600本/h |
| 1,000mm | 4,440本/h |
動画
外観

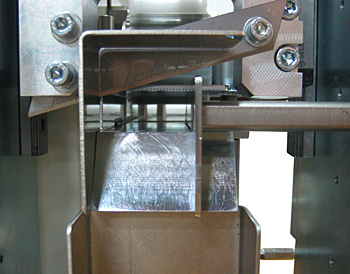

切断刃

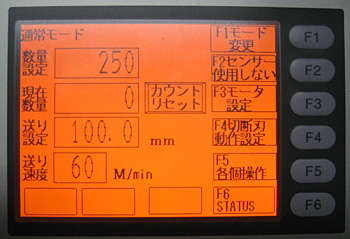

操作パネル
※拡大図は、写真をクリック下さい。
