エアー式電線切断機 CUT-Pシリーズ
エアーの力で太物ケーブルを約1秒の高速で切断
 |
エアー式電線切断機
CUT-P
|
特長
- エアーの力のみ (電気は不要) で、太物ケーブル (CUT-P12：外径12mm、CUT-P20：外径20mm、CUT-P30：外径30mm、CUT-P45：外径45mm迄)を約1秒と高速でカット。
- 安価な切断機です。
- 切断刃は、ドイツ製の特殊鋼なので長寿命。切断面もキレイです。
- シリンダー数が増えたパワーアップ機も用意。
CUT-P 30 LRT：2シリンダー CUT-P 45 F3：3シリンダー - 使い方は、フットスイッチを押すのみなので、力が必要無く簡単です。
仕様
エアー式電線切断機 (CUT-P12/20/30)
| 製品名 | エアー式ケーブル切断機 | ||
| シリーズ名 | CUT-P | ||
| 型式 | CUT-P 12 | CUT-P 20 | CUT-P 30 |
| 外形寸法 (mm) | W221×L80 ×H80 |
W225×L250 ×H100 |
W225×L250 ×H100 |
| 重量 | 3kg | 6kg | 8kg |
| ケーブル外径 | 最大12mm | 最大20mm | 最大30mm |
| 切断長 | 10mm〜 | ||
| エアー圧力 | 6Bar | 6〜8Bar | |
| サイクルタイム | 約1秒/回 | ||
| ブレード材質 | ドイツ製特殊鋼 | ||
| 標準付属品 | フットスイッチ | ||
エアー式電線切断機 (CUT-P30LRT/45F3)
| 型式 | CUT-P 30 LRT | CUT-P 45 F3 |
| 外形寸法 (mm) | W315×L250×H100 | W581×L350×H150 |
| 重量 | 10kg | 11kg |
| ケーブル外径 | 最大30mm | 最大45mm |
| 切断長 | 50mm〜 | |
| シリンダー数 | 2シリンダー | 3シリンダー |
| エアー圧力 | 6〜8Bar | |
| サイクルタイム | 約1秒/回 | |
| ブレード材質 | ドイツ製特殊鋼 | |
| 標準付属品 | フットスイッチ | |
※切断可能な電線サイズは、電線種類・導体構成により異なる場合もございます。
切断サイズの目安
※弊社にて確認した電線・ケーブルになります。表記以外の電線・ケーブルについては、別途お問い合わせ下さい。
○：切断可能 △：切断本数が多いとおススメしません ×：切断不可
| 電線種類 | CUT-P12 | CUT-P20 | CUT-P30 | CUT-P30 LRT | CUT-P45 F3 |
| VCT 2sq×4芯 | ○ | ○ | ○ | ○ | ○ |
| VCT 3.5sq×3芯 | ○ | ○ | ○ | ○ | ○ |
| VCT 3.5sq×7芯 | × | ○ | ○ | ○ | ○ |
| VCT 8sq×4芯 | × | ○ | ○ | ○ | ○ |
| VCT 14sq×4芯 | × | × | ○ | ○ | ○ |
| UL(複合ケーブル) 4×AWG8 600V | × | × | ○ | ○ | ○ |
| UL(複合ケーブル) 4×AWG6 600V | × | × | △ | ○ | ○ |
| WL1 14sq | ○ | ○ | ○ | ○ | ○ |
| WL1 22sq | × | ○ | ○ | ○ | ○ |
| WL1 38sq | × | × | △ | ○ | ○ |
| WRNCT 60sq | × | × | △ | ○ | ○ |
機種 (CUT-Pシリーズ)
外径：〜12mm

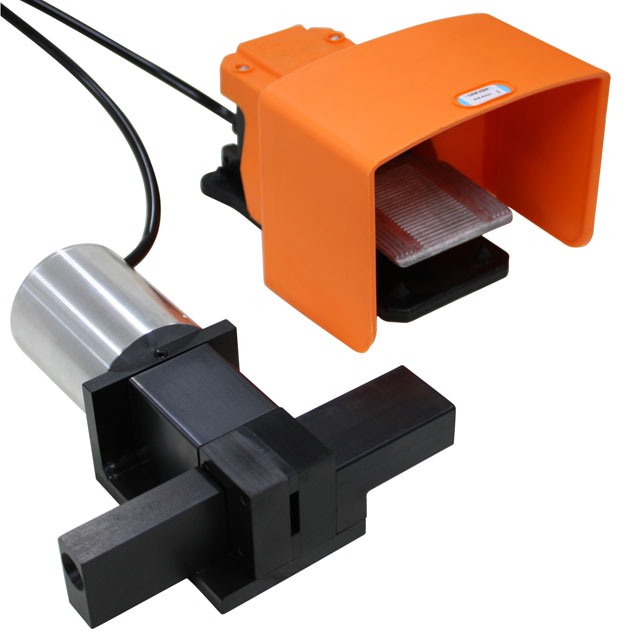

CUT-P 12
外径：〜20mm
CUT-P 20：外径20mm
外径：〜30mm
CUT-P 30
〜100sq (2シリンダーのパワーUP機)

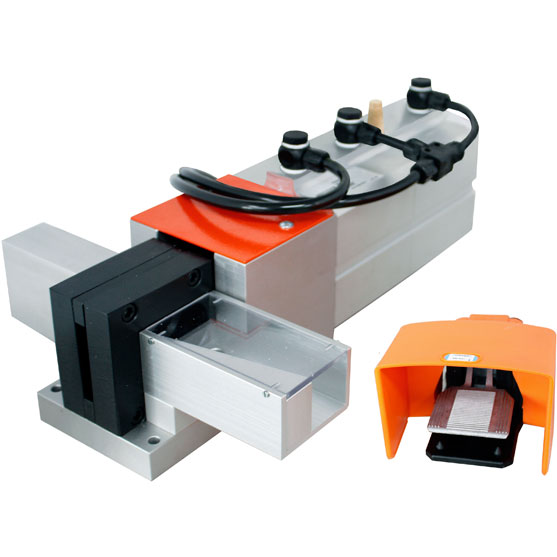

CUT-P 30 LRT
外径：〜45mm
CUT-P 45 F3
動画
外観

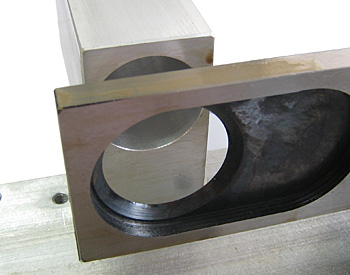

ドイツ製特殊鋼

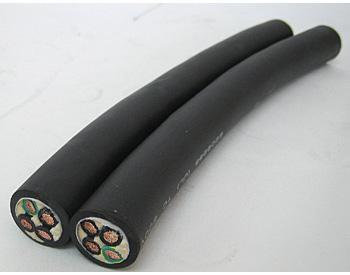

切断後の太物ケーブル
合わせてご検討下さい
ケーブル測長切断と巻取り例
 電線リール DR-500 |
 |
 測長機 RM-3KZ |
|
 エアー式切断機 CUT-P |
|
 巻き取り機 KH-450 |
| or | or | or | ||||
 電線リール DRK-600 |
 測長機 RM-2KZ |
 巻き取り機 KRH-500 |
