サークルストリッパー ARC-1830
芯線キズ検知機能
剥き難い電線・肉薄テフロン・シールド線のストリップに最適
 |
サークルストリッパー
ARC-1830 |
特長
- 回転丸刃が自転しながら電線・ケーブルの周りを回転して、切れ目を均一に入れてストリップを行いますので、ストリップ面が直角で非常にキレイです。
- 刃が芯線接触時に液晶画面を赤くしてNG表示をしますので芯線にキズが付きません。(Cモニター)
- ブヨブヨとしている半中空状態のLANケーブル、薄い被覆のテフロン線、楕円形状のケーブル、フラットケーブルなど、従来のケーブルストリッパーではできなかった特殊電線のストリップが可能。
- 電線外径が18mmまで、ストリップ長が300mmまでストリップが可能。
- ストリップする電線に適したチャックを選択し、電線外周の全体を包みますので押さえキズが発生しません。
被覆材質
特殊電線、テフロン線、ABSケーブル、LANケーブル、シールド線、ソーラーケーブル、シリコン線、WL-1電線、補償導線、CV線、バッテリーケーブル、外被が薄い電線、ぶよぶよした電線、楕円ケーブルなど (詳細は、お問い合わせください)
仕様
| 製品名 | サークルストリッパー |
| 型式 | ARC-1830 |
| 電圧 | 100V or 230V 50/60Hz |
| 外形寸法 | W503 × L674 × H372 mm (操作パネル含まず) |
| 重量 | 70kg |
| 電線外径 | 4〜18mm |
| ストリップ長さ | 4〜300mm |
| 主な機能 | 芯線径自動計測、芯線接触検知機能(Cモニター)、接触検知機接点確認機能、加工速度(5段階調節)、コレット電線保持圧(Hi-Low切替設定)、剥き刃閉じ圧(Hi-Low切替設定)、補助クランプ |
| サイクルタイム | 下記(ストリップ速度)を参照 |
| エアー圧力 | 5Bar |
| オプション | 丸刃クリーニング |
※これ以外の仕様がご希望でしたら別途ご相談下さい。
※電線の材質・硬さ(柔らかさ)により、ストリップできない場合もあります。
※製品の改良に伴い仕様や外観等を変更する場合もございます。
ストリップ速度 (仕上外径：10mm 速度5)
| ストリップ長 | 時間 |
| 4mm | 9.9sec |
| 100mm | 11.8sec |
| 200mm | 12.4sec |
| 300mm | 13.7sec |
※電線を挿入して引き抜く事ができるまでの時間

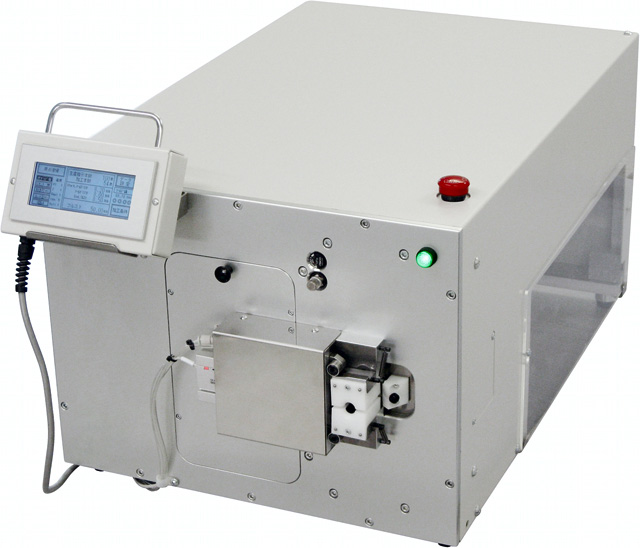

外観

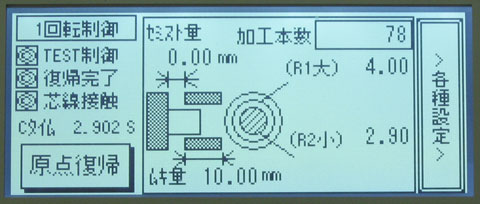

操作画面

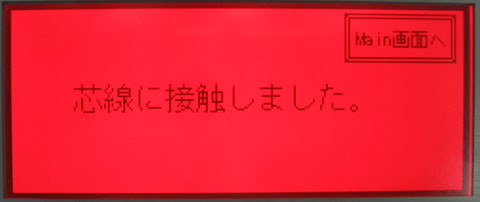

芯線キズ付き時

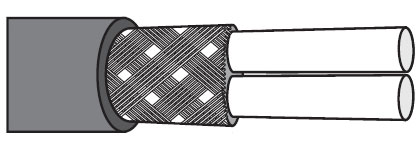

シールド線のストリップ

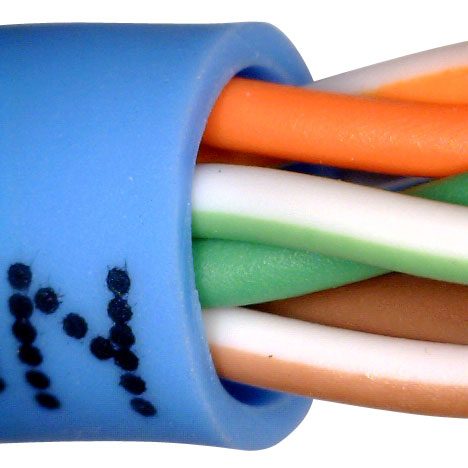

LANケーブルのストリップ

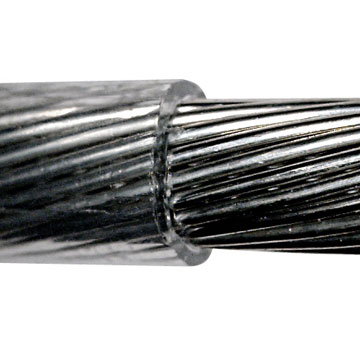

テフロン線のストリップ
※画像をクリックすると画像が拡大されます。
姉妹機
サークルストリッパー
ARC-12
外径〜12mm
ストリップ長さ30mm
小型タイプ
ARC-12
外径〜12mm
ストリップ長さ30mm
小型タイプ
