圧着端子のかしめ強度を測定。フォースゲージ内蔵のコンパクトな廉価版

ハーネス用引張強度試験機

TOP > 引っ張り試験機 > ハーネス用引張強度試験機:ACT-1000N

ハーネス用引張強度試験機

ハーネス用引張強度試験機 ACT-1000N

圧着端子のかしめ強度を1000Nまで測定する廉価版
ボタン1つで測定動作からOK/NG判定・データ保存

ハーネス用引張強度試験機/ACT-1000N
ハーネス用引張強度試験機
ACT-1000N
印刷する

特長

仕様

製品名 ハーネス用引張強度試験機
型式 ACT-1000N
許容荷重 最大1000N
最小分解能 1N
測定精度 ±0.5% F.S. ±1digit
測定単位 N
サンプリング周期 2000データ/秒
ストローク 約50mm
測定速度 10/25/50/100 mm/分 (4段階から選択)
対応サンプル径 端子側:1〜8mm
ハーネス側:1〜8mm
最短サンプル長 100mm以上
測定モード 破断モード、キープモード
測定条件登録可能件数 26件
・サンプル名 (アルファベット/数字・最大10文字)
・測定モード (破断・キープ)
・測定速度
・判定荷重値 (OK/NG 基準値orキープ値)
出力機能 USB、RS232C、合否判定信号(OK/NG)
安全装置 非常停止ボタン
オーバーロード自動停止機能 (電源ON時)
オーバーロード値 約150% F.S.
オーバーロード警告 110%以内
対応規格 ・JIS C2805(2010) 「銅線用圧着端子、7.11引張強さ試験」
・UL 486A-486B(2013) 「Standard for Safety for Wire Connectors , 9.3.4 Pullout test」
付属品 専用ソフトウェア、USBケーブル、電源ケーブル、検査成績書
電圧 AC100〜240V
外形寸法 W410 × L240 × H150 mm
重量 11kg

※測定単位は、換算値として、kgの単位表示も可

破断・キープモード

破断モード
端子の圧着力を測定
端子外れ時の最大値と判定結果
破断モード
キープモード
規定の引張り力に耐えられるか測定
F:最大荷重値 T:負荷をかけた時間
キープモード

※設定条件は、変更ができます。

標準付属治具

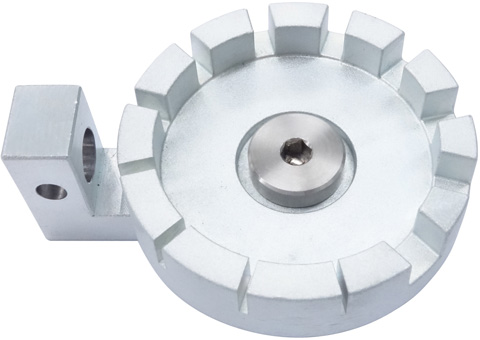

端子固定用治具
溝寸法:1、1.5、2、2.5、3、3.5、4、4.5、5、6、7、8mm 端子をひっかけ固定
端子固定用治具

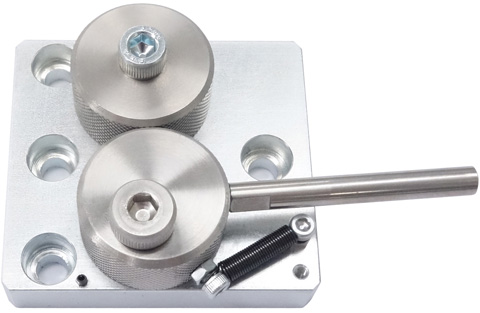

電線固定用治具
対応径:1〜8mm
電線をはさみ固定を行います
電線固定用治具

オプション治具

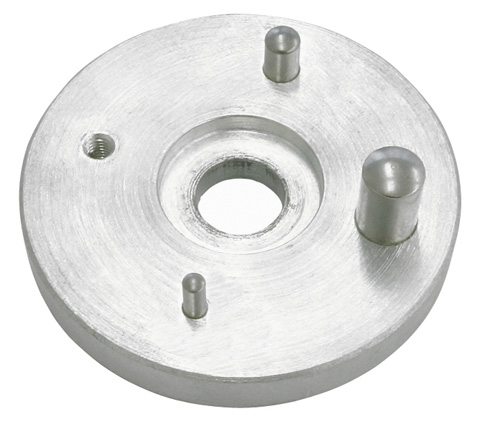

丸端子用治具
外径3/5/8mmの端子に対応
丸端子用治具

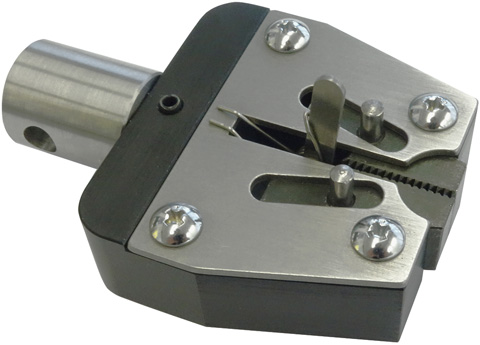

棒端子用治具
小さな端子を掴んで固定
棒端子用治具

※より小さな寸法のサンプルを測定する場合別途お問い合わせ下さい。

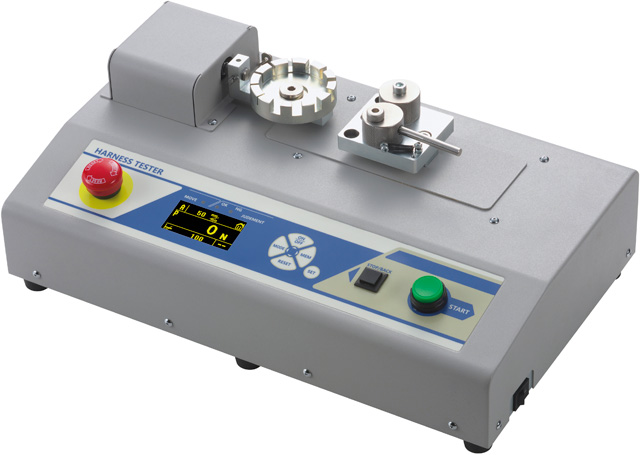

外観

付属ソフトウェア

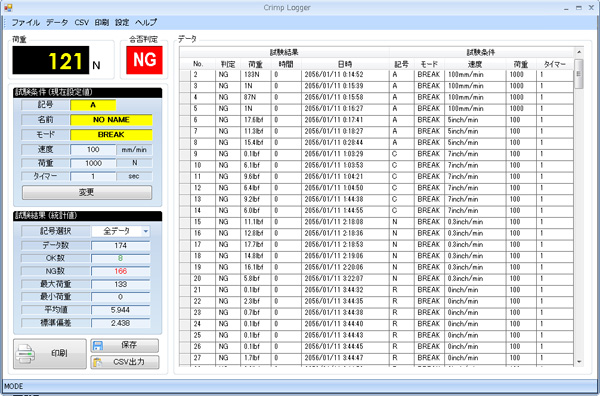

荷重値、測定日時、OK/NG判定等をPCに保存、印刷やCSV出力が可能
付属ソフトウェア
端子固定用治具

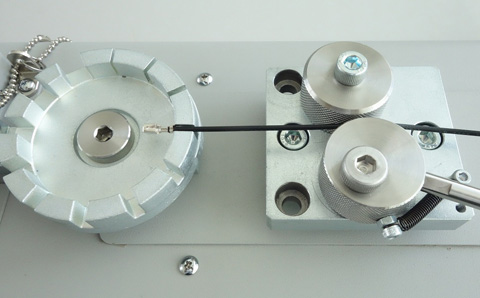

端子をひっかけ電線を固定し、ボタン一つで測定を開始します
引張時の様子
