廉価版フェルール圧着機 AC25/AC100シリーズ
軽量・コンパクト。フットスイッチ動作で手軽

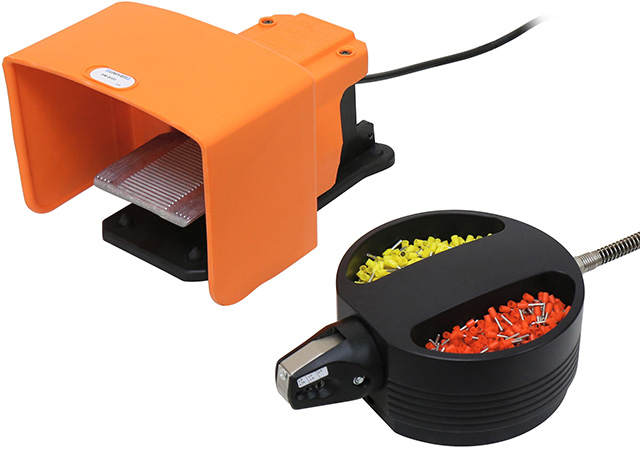

 写真はAC25SQT |
GLW社（独）正規代理店 (画像クリックで証明書を表示) 廉価版フェルール圧着機
AC25/AC100 |
特長
- フェルール(棒端子)を差し込んで、フットスイッチを踏むだけの簡単操作。
- AC25SQTは、0.5〜2.5sqのフェルールを圧着。AC100Tは、4〜10sqまで対応。
- フットスイッチ動作なので、両手で作業でき、圧着量が多い場合でも作業者の負担を軽減。
- 棒端子を左右どちらの横から差し込む事ができ、左利きの作業者にも対応。
- 場所を取らずに作業ができる小型で廉価版のフェルール圧着機です。
- フェルール入れが付いていますので、2種類の異なるフェルールを入れておく事ができ便利。
- 姉妹機として、ハンドスイッチで動作するAC25SQやAC100もあります。
仕様
| 製品名 | 廉価版フェルール圧着機 | ||
| 型式 | AC25SQT (卓上型) |
AC25T (卓上型) |
AC100T (卓上型) |
| AC25SQ (ハンディー型) |
AC25 (ハンディー型) |
AC100 (ハンディー型) |
|
| 外形寸法 | WФ140 × L200 × H70 mm | ||
| 重量 | 1kg | ||
| 圧着能力 | 0.5〜2.5sq (AWG20〜14) |
0.25〜2.5sq (AWG24〜14) |
4〜10sq (AWG12〜8) |
| 圧着形状 | 四角圧着 (スクエアークリンプ) |
台形圧着 | 台形圧着 |
| フェルール長さ | 最大12mm | ||
| エアー消費量 | 0.2L/サイクル (エアー圧力5Barの場合) | ||
| サイクルタイム | 約0.5秒 | ||
| ドライブ | エアーのみ | ||
| 付属品 | 本体、スパイラルホース2m、フットスイッチ、テーブル固定クランプ | ||
機種

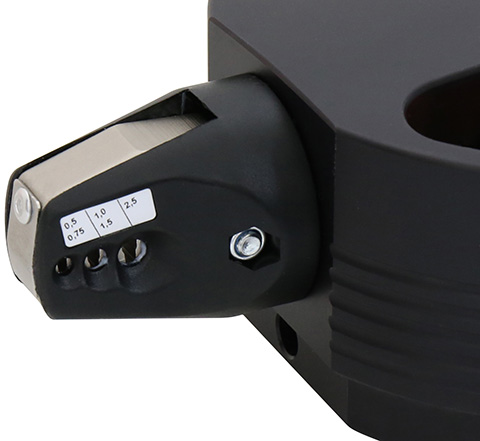

圧着サイズ：0.5〜2.5sq
型式：AC25SQT

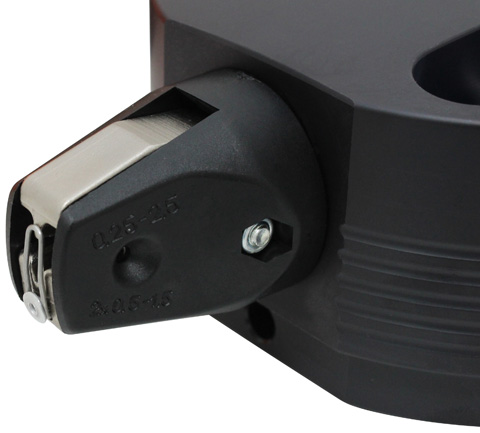

圧着サイズ：0.25〜2.5sq
型式：AC25T

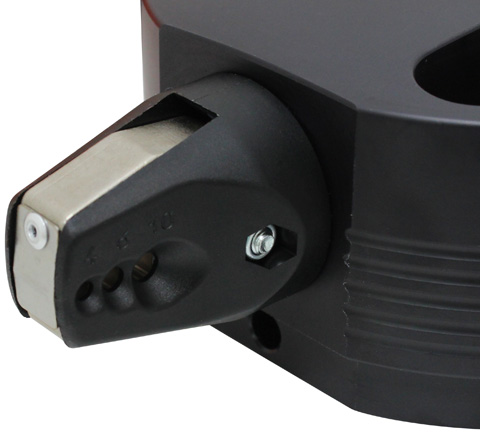

圧着サイズ：4〜10sq
型式：AC100T

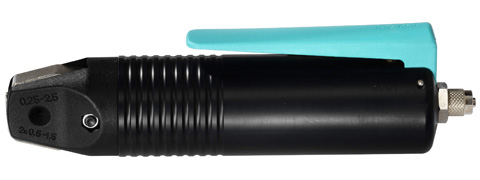

レバーを押すと圧着を行います
ハンディー型
動画
外観
AC25SQTでの圧着

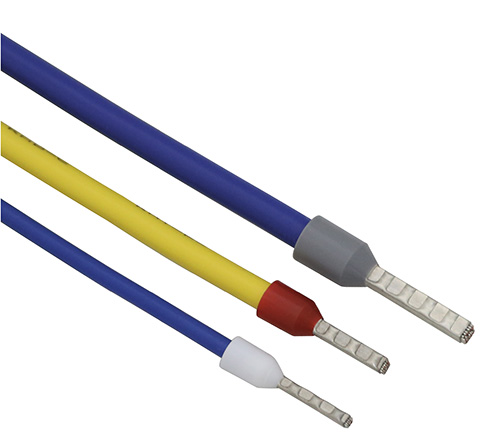

フェルール圧着サンプル
(圧着形状：四角)
(圧着形状：四角)

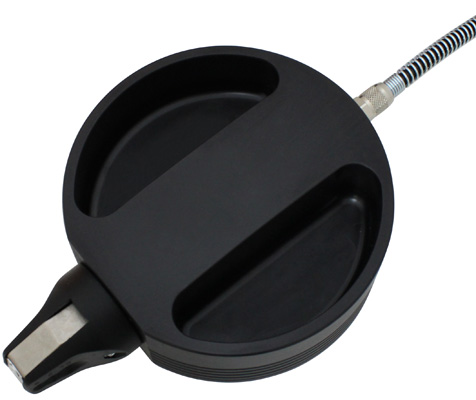

2箇所のフェルール入れ付き
卓上型の本体
(コンパクトで軽量)
(コンパクトで軽量)
(付属品)

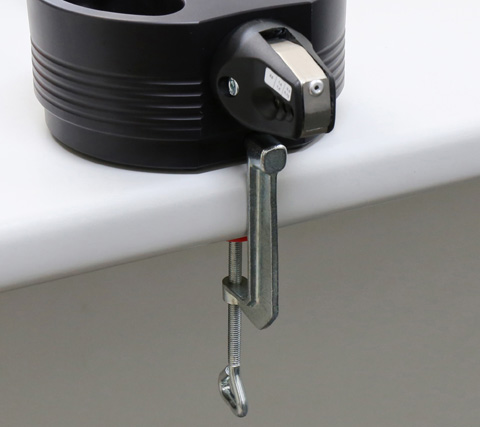

テーブルに固定できる
クランプも付属
クランプも付属
