圧着端子引張試験機 LH-500N
レバー操作で圧着強度を測定する横型スタンド
 |
圧着端子引張試験機
LH-500N |
特長
- 端子等の引っ張り強度を測定する為の検査機です。
- レバーを引くだけで簡単に圧着端子のかしめ強度を測定できます。
- 500Nまでの圧着強度が測定できる横型スタンド。
- ワイヤークリンプ部にクサビ方式を採用により、ワンタッチで強固なクランプが行えます。
- 大きな圧着端子にも対応したワイドな端子クランプです。
- 2種類のアタッチメント(端子固定と電線クランプ治具)が付属しています。
仕様
| 製品名 | 圧着端子引張試験機 |
| 型式 | LH-500N |
| 外形寸法 | W155 × L450 × H182 mm |
| 重量 | 10.5kg |
| 許容荷重 | 500N (50kgf) |
| 開き幅 | 5mm |
| ストローク | 85mm |
| 付属アタッチメント | 電線クランプ治具：CW-500N 圧着端子クランプ冶具：CH-500N |
※別途フォースゲージ(プッシュプルゲージ)が必要となります。
付属アタッチメント
電線クランプ治具（CW-500N)
開き幅：5mm迄
開き幅：5mm迄
クサビ式で電線・ケーブルを
ワンタッチでクランプ
ワンタッチでクランプ
端子固定用治具（CH-500N)
開き幅：6mm迄
開き幅：6mm迄
圧着端子を引っ掛けるだけで
素早くセットが可能
素早くセットが可能
※アタッチメントは標準で付属しています。
外観

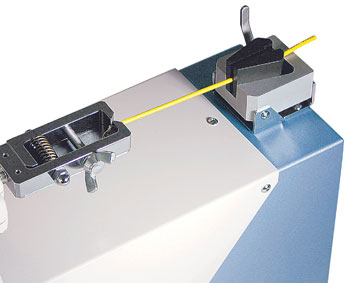

圧着端子かしめ強度試験の様子
端子を引っ掛け、電線をはさむだけでセット。後はレバーを引張れば測定が完了
※別途プッシュプルゲージ(フォースゲージ)が必要となります。
プッシュプルゲージ (フォースゲージ)
※別途プッシュプルゲージ(フォースゲージ)が必要となります。
